电源设计小贴士之正确地同步降压FET时序

低压侧开启开关至关重要，因为该过渡阶段几乎没有损耗，也即“无损开启”。在高压侧开关关闭以后，电感电流驱动开关节点电压无损接地。开启低压侧开关的最佳时机便为过渡结束时。如果在低压侧开启以前主体二极管短暂导电，则其无关紧要，因为它不会导致反向恢复损耗。在下一个开关过渡之前，该结点处的过剩载流全部耗散。但是，如果电流仍然长时间存在于主体二极管内，则会有过高的传导损耗。高压侧FET开启时序是最为重要的过渡。由于同低压侧FET存在交叉导通，因此开启过早会导致直通损耗；开启过晚又会导致传导损耗增高，并且会将过剩载流注入低压侧FET主体二极管内（必须对其进行恢复）。不管哪种情况，都会降低效率。

为了说明效率与驱动信号之间时序的关系，我构建起了一些具有驱动器信号可调节延迟的电源。之后，我比较了效率与延迟时间，对其存在的关系进行了研究。图1A-1C显示了结果。

图1A显示了当高压侧FET在低压侧FET完全关闭之前开启时的情况。在低压侧栅极驱动中有一个明显的更大的Miller区域，其低压侧FET和高压侧FET同时导通，从而在功率级中产生直通电流。当低压侧FET最终关闭时，在开关节点处存在额外的电压过冲。在图1B中，在低压侧FET关闭且主体二极管中形成电流以后，高压侧FET才开启。当高压侧FET开启时，其恢复该主体二极管，并且会有一个电流峰值让开关节点电压出现振铃。但是，由于所用MOSFET体二极管的反向恢复时间（12 nS）极短，因此这种现象并不明显。主体二极管速度越慢，振铃越明显。图1C拥有最高的电源效率。在高压侧开关开启以前，低压侧栅极电压降至接地电压附近。高压侧在更低的主体二极管导电以前开启，开关节点振铃最小化。

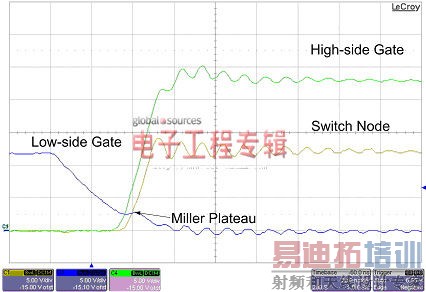

图1A:先进的高压侧时序产生直通电流

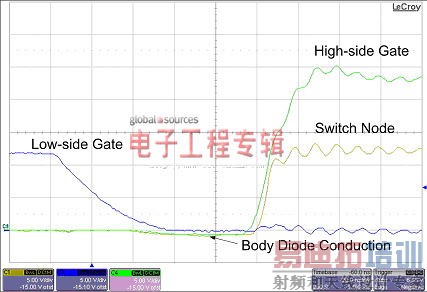

图1B:高压侧驱动延迟时主体二极管导电

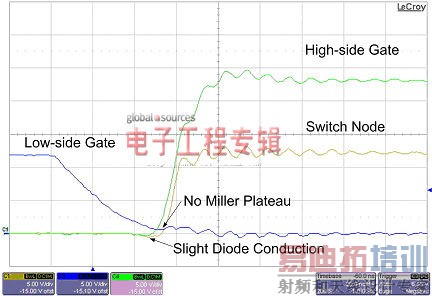

图1C:最佳时序带来更高的效率和更低的应力

[p]

图2显示了不同栅极驱动时序情况下12伏到1伏/15 安培、300 kHz功率级的效率曲线。刻度左侧代表高压侧开关提前开启，如图1A所示。右侧代表一个经过延迟的高压侧栅极驱动（图1B）。在左边，效率急剧下降，原因是功率级的直通电流损耗。在右边，效率逐渐下降。

效率逐渐下降的原因有两个：来自低压侧FET主体二极管的传导损耗和反向恢复损耗。在主体二极管导电期间，主体二极管电压下降约0.7伏。方程式1表示了主体二极管导电期间的最大电源效率，其大致如下：

如果主体二极管在3us时间中有50ns时间导电，则可对总效率产生约1.2%的影响。就该功率级而言，反向恢复损耗微不足道，原因是使用了12 nS短反向恢复时间的MOSFET。

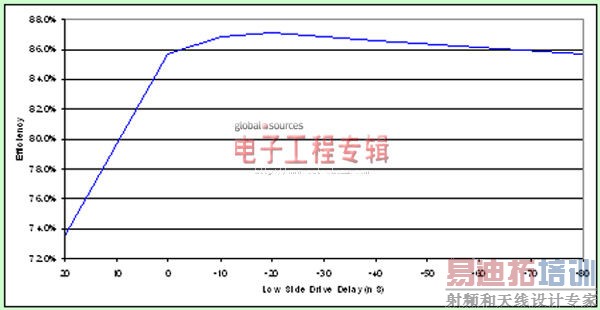

图2:驱动器时序可极大影响效率

总之，同步降压稳压器中正确的栅极驱动信号时序，对于最大化效率至关重要。这种时序可最小化低压侧FET主体二极管导电时间。高压侧FET开启是最为关键的过渡阶段，同时应避免在低压侧完全关闭以前开启高压侧FET。这样做可以最小化开关损耗，并减少过渡期间的电压振铃。
