教您利用4-20mA电流环路系统中产生的废能

4-20mA电流环路信号常用于工业环境，实现远距测量数据传输，例如：加工温度或者容器压力等。这种信号传输方式之所以成为人们的首选，因为它简单便捷、抗噪、安全，并且可以在没有数据损坏的情况下实现远距离传输。由于传输数据的电流相对较低，这些电流环路还是低功耗系统。以前，没有获得利用的功率，或者信号传输过程中损失的功率，都在发送器内耗散掉；但现在，利用现代集成电路以后，即使这一小部分功率也被节省下来，以支持系统中必需功能的正常工作。

4-20mA电流环路系统基础知识

图1显示了一个典型的4-20mA电流环路系统。一个半稳压式24V DC电源同时向电流环路和发送器组件供电。发送器对重要信号（例如：温度、压力和其他参数）进行测量，然后输出一个2-20mA电流，其与该信号强弱成比例。该电流通过线路，传输至某个接收机系统。之后，电流遇到电阻器形成电压，其通过一个模数转换器(ADC)读出，然后再经过进一步处理。通过连线，连接回到为环路供电的电压源，这样构成一个完整的环路。

图1：基本的4-20mA电流环路系统

工业应用中使用这些电流环路具有诸多好处：

●电流环路是一些简单电路，仅要求一个简易电源、一个完成测量然后产生电流的发送器、一条传输线以及一个接收机电路。电源只需提供足以克服各种系统压降问题的电压；多余的环路电压刚好在发送器处得到降低。由于电流较低，仅有少量功耗，因此发热较少。

●电流环路仅包含一个电流环路。因此，根据基尔霍夫电流定律，通过环路中所有组件的电流相等。这样便实现了较高的抗噪性，而抗噪性又是工业环境应用的关键。

●由于信号电平最低达到4mA，从而实现了安全性。如果环路内部出现损坏，或者环路连接断开，则接收机无法读出电流，其表明出现故障，而非最低信号电平。

●只要电源电压高到足以克服系统压降，则代表测得信号的理想电流由发送器维持。因此，高压降和低成本的小规格线材用于进行互连，其仅要求增加电源电压。最为重要的是，线路允许相对较大的压降，便可以使用大量的连线。这样，受测仪器和对测量数据进行处理的控制室之间便可实现物理隔离，从而为控制室内的人员提供安全保护。

[p]

基本系统改进

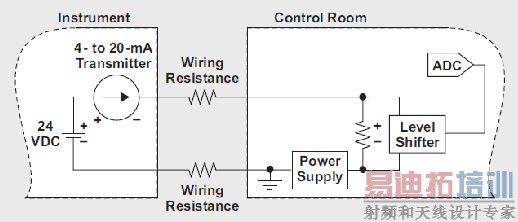

我们可以利用多余的环路电压，用于向接收机电路供电，否则其会在发送器被降下来。图2显示了一个在电流环路中插入的电源。该电源与其供电的接收机电路一起放置于控制室中——有效地将多余环路电压转换为有用输出功率。

图2：4-20mA电流环路中多余环路电压的利用

由于接收机电阻不再接地参考，因此可能会需要电平移动电路，以连接数据转换器输入。任何高端分流监测器（例如：TI INA138等）都可提供这种极为简单的电路。这些器件对共模电压的小检测电阻压降进行测量，从而降低接收机电阻的必要压降。这样便让更多的电压可以为电源所利用，从而降低能源浪费。

这种电源通常会提供经过稳压的3.3V输出，以为电平位移器、数据转换器以及控制室内的所有其他低功耗设备供电。例如，来自TI MSP430TM平台的微处理器，其对接收数据进行检查，然后做出决策；来自TI CC430系列的低功耗RF器件，其将数据无线传输至其他地方。如果无需为特别长的电流环路购买和安接线路，从而实现成本节省，则无线发送器特别有用。这些器件的功耗必须非常低，因为榨取自电流环路的多余能源数量有限。

最后，这种电源还必须能与此类低功耗电源一起工作—最小电流4mA，最大电流20mA。由于这种电流所产生的电压为环路的多余电压，因此电源必须接受一个宽输入电压范围，并且仍然提供稳定的输出。对这种电源而言，更困难的是通过限流电源来启动系统。一般而言，启动期间要求更高的输出功率，对输出电容器充电，同时为负载提供启动电流。它远高于正常运行时系统消耗的量。如果电源要在启动期间提供这种高功率，则其输出功率会超出电流环路提供的量。如果出现这种情况，进入电源的电压会在电源关闭以前不断下降。这样，在重新开启以前，其输入电压会再次上升，并不断重复该过程。当电源通过这种小输入功率工作时，启动振荡是我们需要克服的一个难题。

能源利用解决方案

正如前面所述，废能利用型电源必须拥有较宽的输入电压范围，能够通过非常小的输入功率工作，并能在通过限流电源供电时避免出现启动振荡。TI的TPS62125便是一个这种电源，因为它通过一个3-17V输入工作，仅要求11μA的工作电流，并且拥有带可调磁滞的可编程使能阈值电压。TPS62125产品说明书中建议的电路有三个小改动：

1、给器件输入添加一个15V齐纳二极管，以在其承受的多余环路电压超出其17V额定值时提供保护。如果使用一个低压电流环路系统，则无需使用这种二极管。最大电压控制在 15.6V的齐纳二极管可以获得较好的结果。

2、给器件输入端添加大容量电容，以存储足够的能源，用于启动和负载变化。根据启动期间负载的功率需求情况，可能会不需要使用这种电容器。总计约200μF的电容，便可让举例负载实现平稳的启动，其在启动时需要3.3V、50Ma的电源持续供电30ms，而启动以后则只需要10mA的电流。大容量电容还可为可能出现的定期高功率需求提供存储能源，例如：温度测量、数据转换器读取操作或者通过天线发送数据。

3、对器件的使能阈值电压进行调节，这样器件便可在其电压达到12V时开启。对器件编程，让其在输入降至4V时关闭。一旦启用，器件便高效地将这种重新得到利用的能源转换为其3.3V输出。

[p]

例如，一个电源解决方案，我们选择4V作为关闭电压，目的是提供输入电压到输出电压的规定余量，从而让器件能够保持3.3V稳压输出。使用12V的开启电压，用于满足系统的各种要求。我们假设，24V电源的变化范围为18V到30V之间，并且电流环路压降共计为6V最大值，从而让器件在极端情况时承受12V的最小值。因此，我们选择12V作为启动电源的点，因为它是器件可能会承受的最小电压。另外，12V最小电压可以在开启电压和关闭电压之间实现充分的间隔，这样电源便在没有启动振荡的情况下启动进入高功率负载状态。

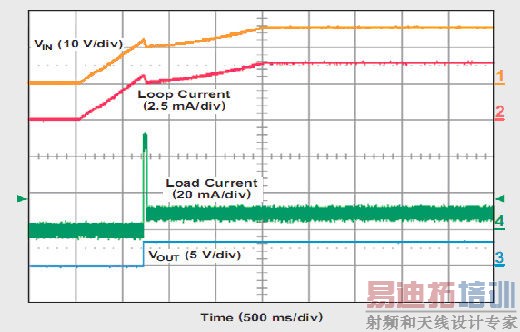

上述电源解决方案通过TI的XTR111启动和关闭。XTR111是一个4-20mA电流环路发送器，能够始终提供4Ma以下的电流。图3显示了这种解决方案的启动情况。发送器启用以后，它便开始提供电流，其将输入电压升高至电源的12V开启点。电源输出电压上升进入调节区域，然后立即提供50 mA的负载启动电流。这会稍微降低电源的输入电压，但电源保持对输出电压的调节，原因是其宽电压范围和大容量输入电容器。负载启动能耗持续30ms以后，负载电流减少至稳定状态，即10mA电平。输入电压进一步上升，并受齐纳二极管控制，保持在15V电平。正如我们已经注意到的那样，电流环路提供的电流始终保持在4mA以下。

图3：废能利用型电源的启动

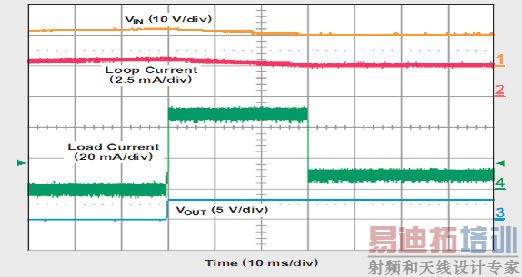

图4显示了图3的放大图。电源从大容量电容器吸取存储的电能，以满足启动负载电流需求，同时电流环路始终提供低于4mA的电流。这种吸能过程，会使输入电压降低约2V，但对这种电源而言，这是可以接受的。

图4：提供负载启动电流的废能利用型电源

最后，废能利用的电源在大容量电容器中存储足够的电能，然后在一个足够宽的输入电压范围工作，以向负载提供持续的功率脉冲。图5所示电源，每秒为负载提供持续时间100ms 的20mA电流，并且保持对电源输出电压进行稳压。

图5：提供负载电源脉冲的废能利用型电源

结论

在4-20mA电流环路系统中，我们可以对那些被浪费掉电能加以有效利用。这种电能可以为控制室需要的数据转换器和微处理器供电，以对来自电流环路的数据进行处理，并且它还可以为低功耗RF发送器供电，从而扩展了4-20mA电流环路的应用范围，同时通过减少要求的布线数量，节省了此类系统的成本。拥有宽输入电压范围、可使用极小功率工作且能够在没有振荡的情况下通过限流电源启动的电源，可让废能重新得到利用，并在系统中继续发挥其作用。

作者：Chris Glaser

德州仪器 (TI) 应用工程师
