LDO基本噪声及降至最小的途径

随着通信信道的复杂度和可靠性不断增加，人们对于电信系统的要求和期望也不断提高。这些通信系统高度依赖于高性能、高时钟频率和数据转换器器件，而这些器件的性能又非常依赖于系统电源轨的质量。当使用一个高噪声电源供电时，时钟或者转换器IC无法达到最高性能。仅仅只是少量的电源噪声，便会对性能产生极大的负面影响。本文将对一种基本LDO拓扑进行仔细研究，找出其主要噪声源，并给出最小化其输出噪声的一些方法。

表明电源品质的一个关键参数是其噪声输出，它常见的参考值为RMS噪声测量或者频谱噪声密度。为了获得最低RMS噪声或者最佳频谱噪声特性，线性电压稳压器（例如：低压降电压稳压器，LDO），始终比开关式稳压器有优势。这让其成为噪声敏感型应用的选择。

基本LDO拓扑

一个简单的线性电压稳压器包含一个基本控制环路，其负反馈与内部参考比较，以提供恒定电压—与输入电压、温度或者负载电流的变化或者扰动无关。

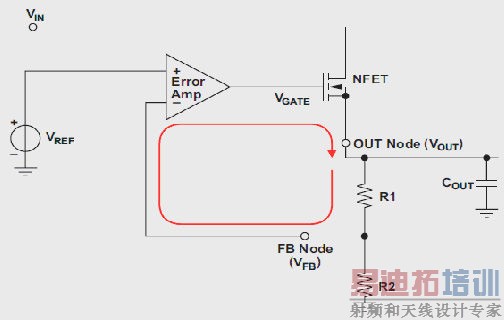

图1显示了一个LDO稳压器的基本结构图。红色箭头表示负反馈信号通路。输出电压V_OUT通过反馈电阻R1和R2分压，以提供反馈电压V_FB。V_FB与误差放大器负输入端的参考电压V_REF比较，提供栅极驱动电压V_GATE。最后，误差信号驱动输出晶体管NFET，以对 V_OUT进行调节。

图1：LDO负反馈环路

详细全文请见pdf文挡：LDO基本噪声及降至最小的途径

作者：Masashi Nogawa

德州仪器 (TI) 线性稳压器高级系统工程师
