电源设计小贴士之如何处理高di/dt负载瞬态( 上)

这些高di/dt要求的意义就在于电压源必须具有非常低的电感。重新整理下面的公式并求解得到允许的电源电感：

在快速负载电流瞬态通道中电感仅为0.3 nH。为了便于比较，我们来看一个四层电路板上的0.1 英寸 (0.25 cm) 宽电路板线迹所具有的电感大约为 0.7 nH/英寸 (0.3 nH/cm)。IC 封装中接合线的典型电感在1 nH范围内，印刷电路板的过孔电感在0.2 nH范围内。

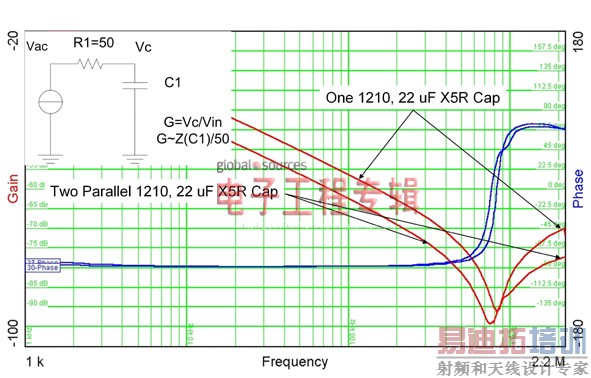

此外，还有一个与旁路电容有关的串联电感，如图1所示。顶部的曲线是贴装在四层电路板上的一个22μF、X5R、16V、1210陶瓷电容的阻抗。正如我们所期望的那样（100 kHz 以下），阻抗随着频率的增加而下降。然而，在800 kHz时有一个串联电感，此时电容会变得有电感性。该电感（其可以从电容值和谐振频率计算得出）为1.7 nH，其大大高于我们0.3 nH的目标值。幸运的是，您可以使用并联电容以降低有效的ESL。图1底部的曲线为两个并联电容的阻抗。有趣的是谐振变得稍微低了一些，这表明有效电感并不是绝对的一半。基于谐振频率，就两个并联的电容而言，新电感则为1.0 nH或ESL下降40%，而非下降50%。这一结果可以归结为两个原因：互连电感和两个电容之间的互感。

图1：并联电容阻抗寄生现象衰减效果

电流通道的环路尺寸在一定程度上决定了连接组件中的寄生电感，组件尺寸决定了环路的面积。尺寸与电感相关系数如表1所示，其显示了各种尺寸陶瓷表面贴装电容的电容电感。一般来说，体积越大的电容具有更大的电感。该表不包括电路板上贴装电容的电感，在我们以前的测量中该电感由1 nH增加到了1.7 nH。另一个有趣的问题是端接的位置对电感有很大的影响。0805电容在电容的较短一侧有端接而0508电容则在较长的一侧有端接。这几乎将电流通道分为了两半，从而大降低了电感。这种变化了的结构将电感降低了四分之一。

表1:陶瓷SMT电容尺寸会影响寄生电感

总之，高di/dt负载需要仔细考虑旁路问题以保持电源动态稳压。表面贴装电容需要非常靠近负载以最小化其互连电感。电容具有可能避免大量去耦的寄生电感。降低这一寄生电感的并联电容是有效的，但互连和互感减弱了这一效果。使用具有更短电流通道的电容也是有效的。这可以用体积较小的部件或具有交流端接（其使用了更短的尺寸用于电流）的部件来实施。

下次我们将讨论高di/dt瞬态负载以及其在设计和测试电源时的意义，敬请期待。 届时我们的讨论重点从本地旁路转变为电源设计意义。

作者：Robert Kollman

德州仪器 (TI)
