我的pads2007 怎么不能显示过孔
录入：edatop.com 点击：
我的pads2007 怎么不能显示过孔是不是我哪里没有设置好，过孔不能显示

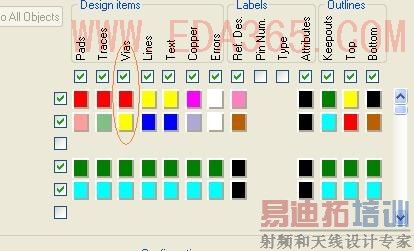

颜色设置有没有问题，看下下面的图对你有没有帮助？
谢谢楼上的，可是不是这个问题，能显示焊盘，但是不显示那个通孔如下图
还有你在打开哪层时左上角的层有没有选对．
回版主，我有可能的层都试过也没有用！
LZ的意思是不是想看见VIA的孔啊？而不是想看见焊盘？

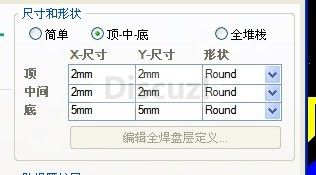

我要的是下面这个效果
此问题好像无解
一定是我那个地方没有设置好，因为我以前都可以！

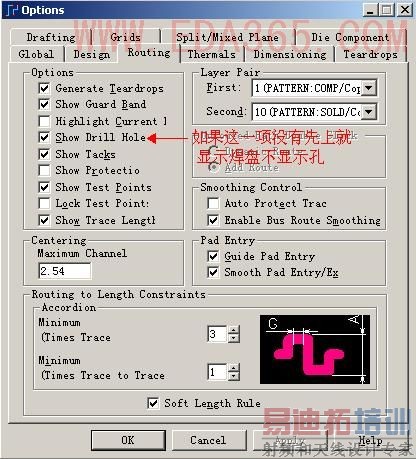

DO -- Drill outline on/off.
问题已经解决
原帖由 zhuzhenqiu 于 2008-5-15 17:17 发表 原因是因为我同时设置了网络的颜色这样就显示网络的颜色而不显示过孔了 学习了！ 原来如此
