power pcb 如何设置为单面板(附图)?(已解决)

录入:edatop.com    点击:
POWER pcb 5.01 如何设置为单片板,
默认设置是多层板的!请朋友们指点一下!


有Top跟Bottom的就是多层板啊?!不在Bottom放置器件,不走线,不铺铜等等一切操作,这不是单面板吗?

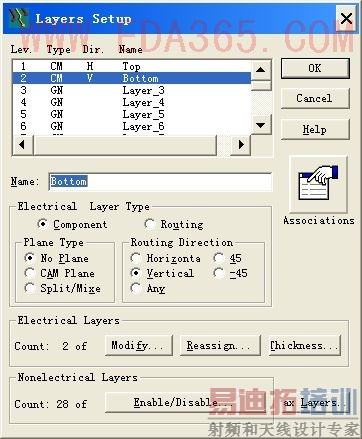

当然啦,如果你怕误操作放置器件,你可以在你贴图2里将bottom Electrical Layer Type下得Componect改勾Routing,如果你还怕误操作在上门走线,那么接着你可以继续将Bottom整层放置禁布区。如果这样还不过瘾你就在你贴图2上将bottom Electrical Layer下的Thickness...改改BTM参数,还有就是直接跟板厂说我不要BTM了(开玩笑)

回这个帖比较辛苦!必须说明是图2。

好的,太谢谢啦!祝福你,朋友!
我只能尽可能回贴.回报你详尽的回答,谢!


二楼的回答很正确!支持一下!

了解啦

搞晕哒!

呵呵, 贴回复的经典
