首次使用PADS Layout元器件布局感悟

首次使用pads Layout元器件布局感悟：
之前我一直都是用protel、Altium Designer软件进行pcb板设计，已习惯了Altium Designer的工作界面、走线方式、颜色设定等模式。首次使用PADS Layout元器件布局时存在以下不适应环境：
1.因PADS Layout元器件布局时，焊盘脚上不能直观显示网络号，所以在原理图上同一网络且相邻的元器件在布时，即便是在PCB板上放在了相邻位置，如经常会出现将电阻的另一焊盘（网络）端靠近IC的同网络脚，没有Altium Designer直观！
2.在手动走线时也因焊盘上不能直观的显示网络号而不方便。
各前辈是怎样处理上述情况！

有个小软件可以在PADS Layout中显示网络名，不过我试了一下，感觉不是很好用，你要的话，可以发给你，还有中文使用教程

我的Mail是：s310002@twss.com.tw还请2楼楼主发送！
多谢！

可以发到版上 让大家都试试吧 我也没用过

还请二楼的传到版上大家互相学习、交流！

大家共享啊 ，谢谢

软件发上来了，自己去试试吧，不过我个人感觉不是特别好的，还是不如PROTEL DXP 2004方便呀！
powerpcb_name.rar

下载试用了一下，总体感觉不如PROTEL、Altium Designer的网络显示风格！
顶！

PADS2007就能显示管脚名了，说实话，PROTEL也就是这一点好，等你用熟了PADS就不会这样说了

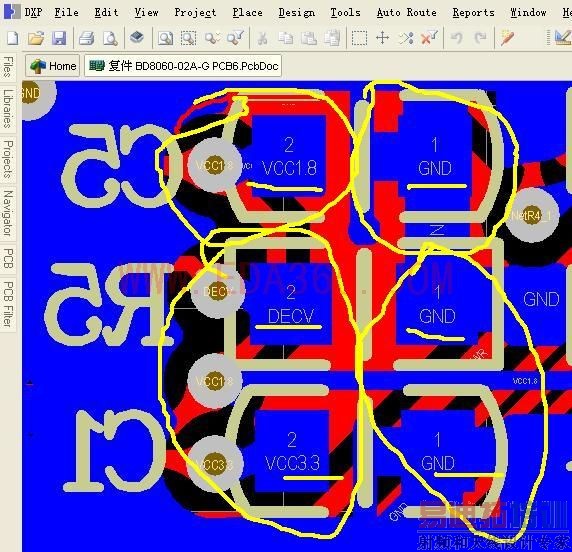

Protel在焊盘上不但可以显示焊盘号还能显示网络号！在PADS Layout中只能显示焊盘号不能显示网络号，这给元器件布局时会造成一定不方便！

等你熟悉了PADS之后,Protel也照样不顺手了
PADS的F5以及F6用起来还是挺不错的！

习惯很重要,各有各特点

pads看状态栏就可以了
protel的网络名只有在图很大时，才能看清楚
也不是很方便

有视频教程吗/
