有关POUR问题

FLOOD 应该就是灌注的意思，HATCH 应该就是显示的意思吧

没有加copper pour时用flood,加过copper重新打开没有显示的用hatch

第三个问题可以参考一下这里:

回答：
1、Flood是对你画的pour area进行“覆铜”操作；而Hatch是针对你Flood完后的pour area进行重新填充，某种意义上讲其实也是种“覆铜”操作；但是，二者并非前几楼的哥儿们说的“显示”这么简单（你要Hatch前把选项卡里的HatchGrid值改掉试试就知道了；而且从GerberFiles上最容易看出，Flood完后重新开而没显示的铜在Gerber里照样是没有的，而你Hatch完了就有了，这说明，Hatch已经对铜动手脚了，而并非“显示”这么简单）。Flood跟Hatch的区别在于：Flood操作的时候它是考虑到你DesignRules的，而Hatch不同，它仅仅是对你先前Flood的pourarea进行重新灌铜，所以，大家看到的就觉得Hatch只是对Flood结果的一种“显示”；你可以自己试试更改Rules里的copper值然后分别Hatch、Flood操作，就可以理解了（当然啦，这时你不能先Flood，而要先Hatch，呵呵）
2、你Flood后打开，铜不见了，这是因为PADSlayout其实是不对你Flood信息保存的（Hatch也是）；所以不管你Hatch、Flood了，重新打开都是见不到铜的；
3、PCB封装更新问题，请见楼上贴的地址，我这里可以简要提示一下三种方式：1、改封装名；2、ECO模式删除；3直接layout里改封装而后Apply；
说的不对的地方请大家指正海涵；3Q～

谢谢了

谢谢了,还有一个问题,想问问大家

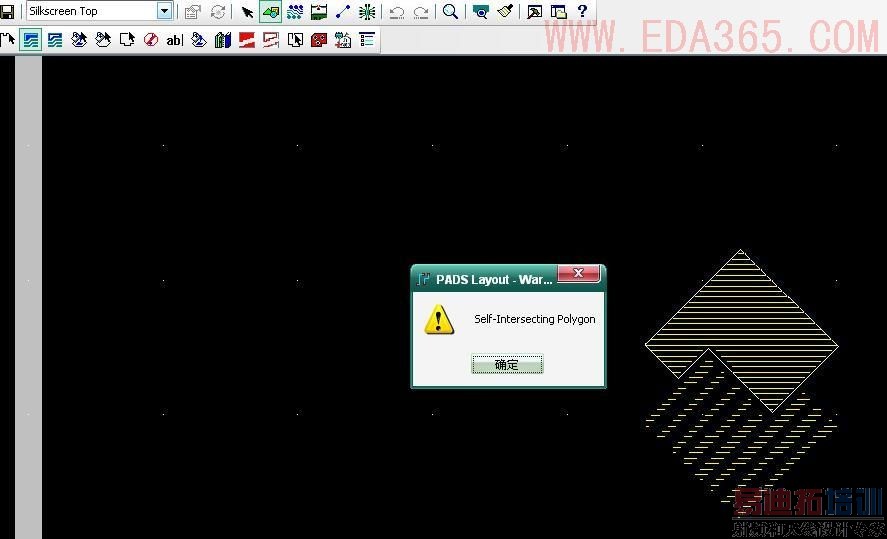

我在用COPPER在多边形模式下画图形时,为什么总会出现这样错误啊?== 错误信息self-Intersecting Polygon
为什么我要建元件PCB封装时,外形的2D LINE已经设置成了 Silkscreen Top,可是项目中应用时，导入LAYOUT里,
却成了 Silkscreen Top - Outline TOP 为什么不是Silkscreen Top - Design Items Lines ?
PADS真不好上手啊哎,有点灰心了！

回答：
1、self-Intersecting Polygon错误信息的意思是在画多边形的时候出现自我交叉了，比如，你一笔画了个"8"字型的多边形，在具体我用文字说不清楚了，呵呵。
2、封装2DLine问题请见我在
10＃的回复。
3、pads很好上手的，别灰心，说白了，它就一款软件。给LZ个建议，你根据你自己的最终需要先把基本功能都学会了，像这种错误信息啦，2DLine细节问题啦，都可以等你熟悉了软件应用后在慢慢学，你刚开始学如果软件本身就不熟悉，现在又要弄这种细节问题会越发让你“畏惧”这款软件。举个例子：你如果只是为了画板子，那么你当务之急之需就是要学会在padslayout里怎么设置层，怎么走线，设置规则，等等跟画板有关的基础问题。等你会画板了，你再看封装，原理图等等，个人感觉就不会出现说pads难的问题了。
呵呵，仅仅建议...3Q～

非常感谢楼上，谢谢你的热心啊！

此贴不错 解决不少问题！sq

學習中,希望能達到這樣的境界,也對后來者說這樣的.
呵呵

正在學習中 戲謝教導！
