这个问题已经困扰我两个星期了

这个问题已经困扰我两个星期了，也发帖问了好多人，但都没得到解决，看到这里都是高手，希望大家能帮我。

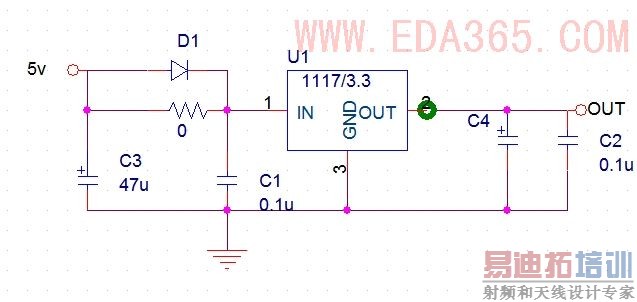

我的问题是：1.我用Orcad画好原理图，做DRC总是有个绿点（图1），不知道哪里的问题。（图1）

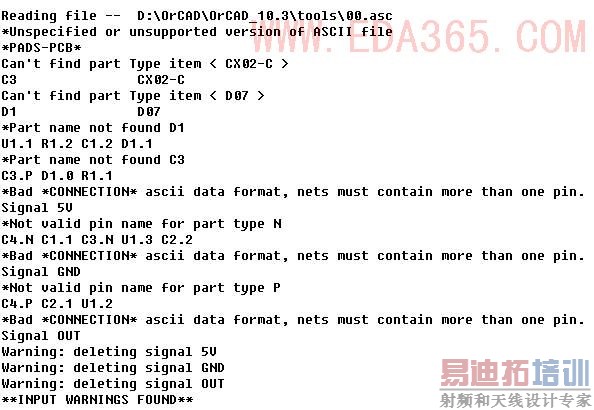

2. 如果我用电解电容，封装好并DRC没问题（当然原理图不是图1)，导入pads时，总是有图2的错误报告，不用电解电容就没问题。我想问问各位高手，到底是什么原因。
我用的封装是PADS的封装。但我发现PADS内有Parts和Decals两种，应该用哪个？
各位高手，帮帮我。图1

图2

图1的问题是你的OUT网络的问题。 图2是没有找到这几个元件的封装，貌似是封装的问题。不知道是不是正解？希望有会的高手里帮忙解决。

貌似类似于protel中的
Add XX node to XX net
十有八九是封裝有問題
請查看

图1是电源网络口Place Power不能标OUT，要用如3V.1.8V的标识。
图2你所提到的发现PADS内有Parts和Decals两种，应该用哪个？要用Decals里面的，你的问题主要是没有找到元件封装。在ORCAD里面一定要标上PCB库里相对应的封装名

请问为什么不能标OUT呢？

如果是OUT的问题，去掉电解电容应该也有问题啊。但是去掉电解电容就没问题啊。
我是用PADS内的封装了，而且在PADS的DECALS内找到了封装名。

第一个问题应该不是网络名的问题，多半是封装的问题，也有可能是网格问题。把原文件放上来大家看看不就 知道了。

原文件就是那个原理图了
是什么回事啊
请大家帮忙

2楼和７楼已经说的很清楚了

应当是原理图的引脚和PCB的封装引脚对不上,也有可能是原理图元件和PCB的封装名称对不上,找不着元件封装.

正解如下：
A1：U1的封装的管脚类型有误，全部改为PASSIVE就可以了
A2：你的元件库里没有CX02-C，D07这两个元件类型，创建之则OK
