几个小问题
录入：edatop.com 点击：
1 、在pads中走线走到一半想暂停走这根线，需按那个键来完成？
2、为什么我走线时在顶层想过孔（按F4）走到底层去，为什么切换不过去。在那里设置？直接按L2换到底层，从底层开始走线再按F4走到顶层也是一样切换不了？
3、PADS是不可以单独改散热过孔吗？我改一个单独的散热过孔直径，所有的散热过孔的属性都跟着改变了？是否有高招？
4、如何更改散热过孔接地方式？如 花孔？
谢 谢！
2、为什么我走线时在顶层想过孔（按F4）走到底层去，为什么切换不过去。在那里设置？直接按L2换到底层，从底层开始走线再按F4走到顶层也是一样切换不了？
3、PADS是不可以单独改散热过孔吗？我改一个单独的散热过孔直径，所有的散热过孔的属性都跟着改变了？是否有高招？
4、如何更改散热过孔接地方式？如 花孔？
谢 谢！
第一个问题应许走飞线就可以了
1,走线时，按住Ctrl键同时点鼠标左键，即可停止走线。

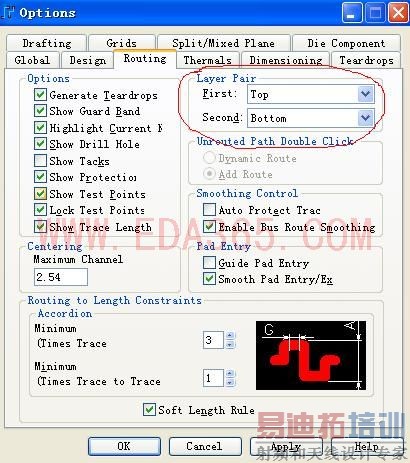

2在这里设置：

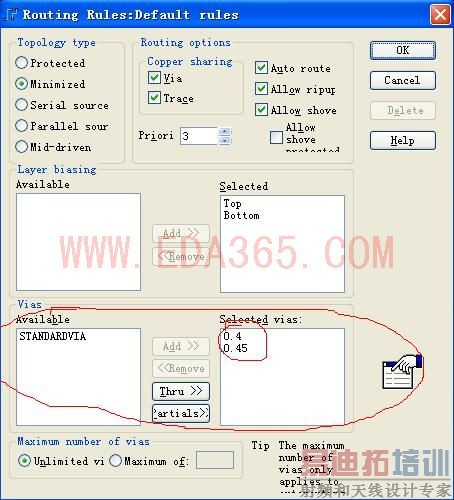

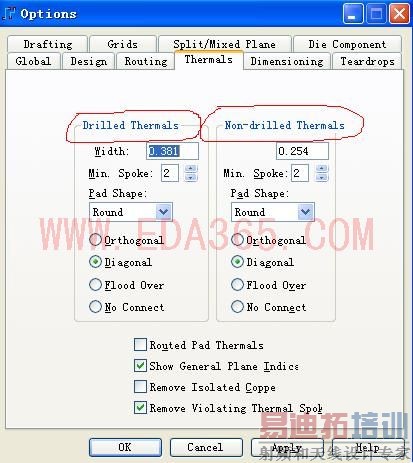

3、4：
大慨就这样。
补充第一个问题A1：

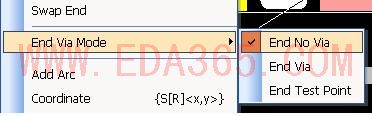

先设置无过孔停止走线
或者用快捷键：E(以无过孔形式暂停走线)
然后就可以在走线的过程中，按住CRTL键，同时按下左键就可以了
第三个问题多设置集中VIA的格式根据需要来选 就OK了
非常感谢！各位的热心教导！谢谢！
第二个问题还是没办法解决！

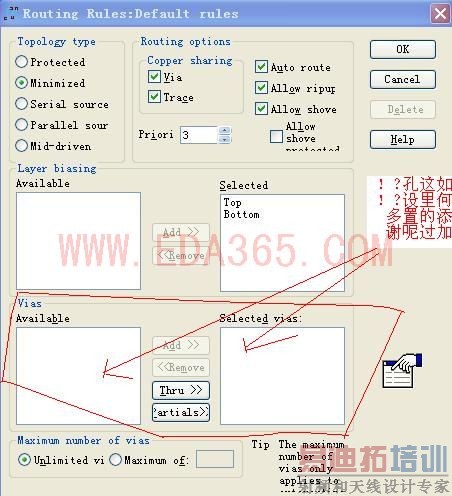

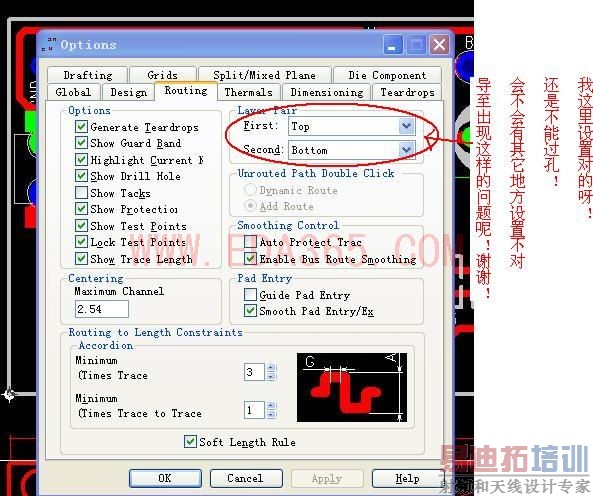

如下图是我系统设置：

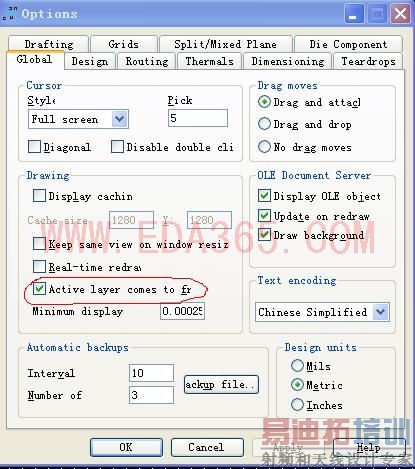

第二个问题看看你这里有没有勾上。
勾上了哦！
呵呵
這么多熱心人啊.
感動.真是個好地方: eda365
原帖由 zxf 于 2008-9-2 16:53 发表 看看有沒有設置過孔啊 见笑了，请问如何设置过孔？ 建议你先看下教材，这些都是基础问题。设置过孔在setup-pad stacks 然后选择VIA 在里面进行相应的设置就OK
