地孔报错，有图
录入：edatop.com 点击：

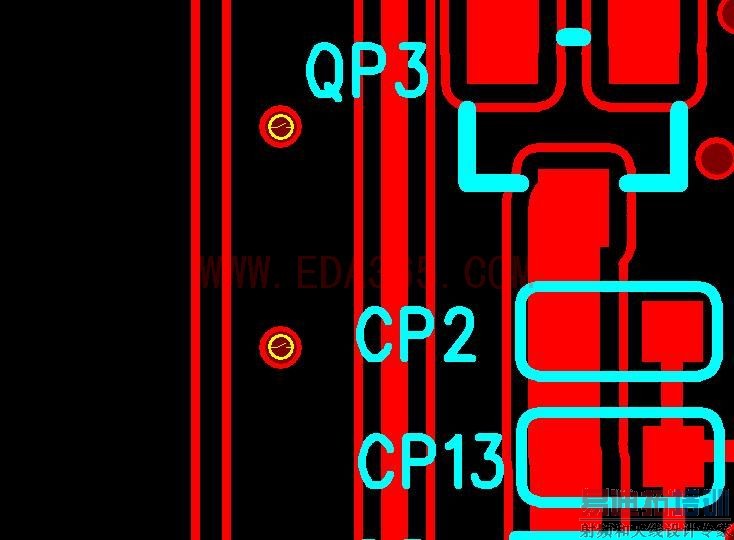

在pads2005中设计的板子为什么在2007中有如图的地孔报错啊?请DX帮忙看看.
请确认网络是否连到！
这个问题好像PADS2007不能解决,一定要把地上的过孔用线连起来才OK
在右键中，选“select isolated stitching vias"时，这些有问题的地孔全选上了。
但看属性时，和其它正常的地孔的属性是一样的。迷惑中。
还有怎么删除已经铺的铜，第一次用PADS，太菜了，请大家不要笑我。
如果用Trace连接到地网络上，可以解决，我试过了，但100多个孔，累人哪。
地铜没铺通，可能是哪里被阻断了，调整下，重新铺吧。删除已经铺的铜 不知道楼主是指什么 不显示铺铜的话 是按PO，如果是要删除，加KEEPOUT是个办法
