D/A转换器的输出方式
录入：edatop.com 点击：
在前面介绍的D/A转换器中，输入的数字均视为正数即二进制数的所有位都为数值位。根据电路形式或参考电压的极性不同，输出电压或为0V到正满度值，或为0V到负满度值， 这种工作方式称为单极性输出方式。采用单极性输出方式时，数字输出量采用自然二进制码，8位D/A转换器单极性输出时，输入数字量与输出模拟量之间的关系如表11.5.1所示。

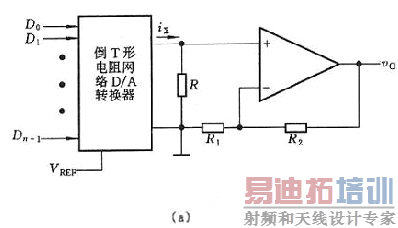

倒T型电阻网络D/A转换器单极性电压输出的电路分别图11.5.1所示。其中图(a)为单极性反相电压输出电路，vO=-i∑Rf；图(b)为同相电压输出电路，此时vO=i∑R(1+R2/R1)。
倒T型电阻网络D/A转换器单极性电压输出的电路分别图11.5.1所示。其中图(a)为单极性反相电压输出电路，vO=-i∑Rf；图(b)为同相电压输出电路，此时vO=i∑R(1+R2/R1)。
图11.5.1 D/A转换器的单极型电压输出(a)反相输出(b)同相输出
| 数字量 | 模拟量 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSB |
|
|
|
|
|
|
| LSB |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ±VREF(255/256) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | ±VREF(129/256) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ±VREF(128/256) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ±VREF(127/256) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|

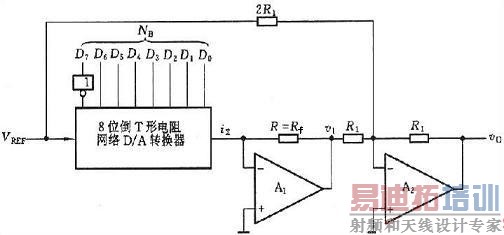

| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | ±VREF(1/256) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ±VREF(0/256) 在实际应用中，D/A转换器输入的数字量有正极性也有负极性。这就要求D/A转换器能将不同极性的数字量对应转换为正、负极性的模拟电压，这种工作方式称为双极性输出方式。双极性D/A转换常用的编码有：2的补码、偏移二进制码及符号-数值码（符号位加数码值）等，表11.5.2列出了8位2的补码、偏移二进制码与模拟量之间的对应关系。 表11.5.2 常用双极型输出模拟量
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(80H所对应的模拟量)，就可得到极性正确的偏移二进制码输出电压。
