D/A转换器的主要技术指标

录入:edatop.com    点击:
D/A转换器的主要技术指标包括:转换精度、转换速度和温度特性等。

 转换精度
    D/A转换器的转换精度通常用分辨率和转换误差来描述。
    分辨率用于表征D/A转换器对输入微小量变化的敏感程度。其定义为D/A转换器模拟量输出电压可能被分离的等级数。输入数字量位数愈多,输出电压可分离的等级愈多,即分辨率愈高。所以在实际应用中,往往用输入数字量的位数表示D/A转换器的分辨率。此外,D/A转换器也可以用能分辨最小输出电压与最大输出电压之比给出。n位D/A转换器的分辨率可表示为1/(2n-1)。它表示D/A转换器在理论上可以达到的精度。D/A转换器的转换精度通常用分辨率和转换误差来描述。
    由于D/A转换器中各元件参数存在误差,基准电压不够稳定和运算放大器的零漂等各种因素的影响,使得D/A转换器实际精度还与一些转换误差有关,如比例系数误差、失调误差和非线性误差等。
    比例系数误差是指实际转换特性曲线的斜率与理想特性曲线斜率的偏差。如在n位倒T型电阻网络D/A转换器中,当VREF偏离标准值△VREF时,就会在输出端产生误差电压△vO。由式

可知

VREF引起的误差属于比例系数误差。3位D/A转换器的比例系数误差如图11.6.1所示。

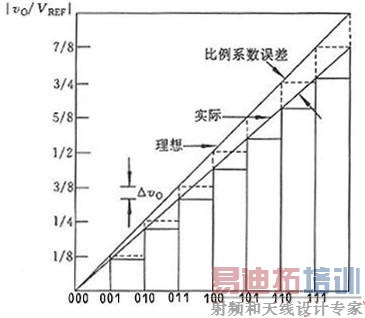

图11.6.1 3位D/A转换器的比例系数误差

图11.6.2 3位D/A转换器的失调误差

    失调误差由运算放大器的零点漂移引起,其大小与输入数字量无关,该误差使输出电压的偏移特性曲线发生平移,3位D/A转换器的失调误差如图11.6.2所示。
    非线性误差是一种没有一定变化规律的误差,一般用在满刻度范围内,偏离理想的转移特性的最大值来表示。引起非线性误差的原因较多,如电路中的各模拟开关不仅存在不同的导通电压和导通电阻,而且每个开关处于不同位置(接地或接VREF)时,其开关压降和电阻也不一定相等。又如,在电阻网络中,每个支路上电阻误差不相同,不同位置上的电阻的误差对输出电压的影响也不相同等,这些都会导致非线性误差。
    综上所述,为获得高精度的D/A转换精度,不仅应选择位数较多的高分辨率的D/A转换器,而且还需要选用高稳定的VREF和低零漂的运算放大器才能达到要求。

转换速度
    当D/A转换器输入的数字量发生变化时,输出的模拟量并不能立即达到所对应的量值,它需要一段时间。通常用建立时间和转换速率两个参数来描述D/A转换器的转换速度。
    建立时间(tset)指输入数字量变化时,输出电压变化到相应稳定电压值所需要时间。一般用D/A转换器输入的数字量NB从全0变为全1时,输出电压达到规定的误差范围(LSB/2)时所需时间表示。D/A转换器的建立时间较快,单片集成D/A转换器建立时间最短可达0.1μs以内。
    转换速率(SR)用大信号工作状态下(输入信号由全1到全0或由全0到全1),模拟电压的变化率表示。一般集成D/A转换器在不包含外接参考电压源和运算放大器时,转换速率比较高。实际应用中,要实现快速D/A转换不仅要求D/A转换器有较高的转换速率,而且还应选用转换速率较高的集成运算放大器。

温度系数
    是指在输入不变的情况下,输出模拟电压随温度变化产生的变化量。一般用满刻度输出条件下温度每升高1C,输出电压变化的百分数作为温度系数。
