石英晶体正弦波振荡电路
石英晶体谐振器, 简称石英晶体, 具有非常稳定的固有频率。 对于振荡频率的稳定性要求高的电路, 应选用石英晶体作选频网络。
一、石英晶体的特点

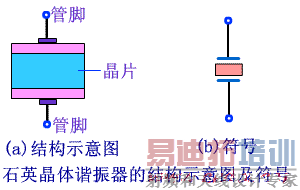

将二氧化硅(SiO2)结晶体按一定的方向切割成很薄的晶片, 再将晶片两个对应的表面抛光和涂敷银层, 并作为两个极引出管脚, 加以封装, 就构成石英晶体谐振器。 其结构示意图和符号如右图所示。
1.压电效应和压电振荡
在石英晶体两个管脚加交变电场时, 它将会产有利于一定频率的机械变形, 而这种机械振动又会产生交变电场, 上述物理现象称为压电效应。 一般情况下, 无论是机械振动的振幅, 还是交变电场的振幅都非常小。 但是, 当交变电场的频率为某一特定值时, 振幅骤然增大, 产生共振, 称之为压电振荡。 这一特定频率就是石英晶体的固有频率, 也称谐振频率。
2.石英晶体的等效电路和振荡频率

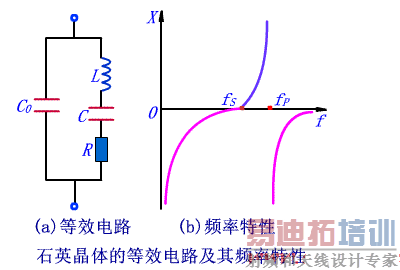

石英晶体的等效电路如下图(a)所示。 当石英晶体不振动时, 可等效为一个平板电容C0, 称为静态电容;其值决定于晶片的几何尺寸和电极面积, 一般约为几到几十皮法。 当晶片产生振动时, 机械振动的惯性等效为电感L, 其值为几毫亨。 晶片的弹性等效为电容C, 其值仅为0.01到0.1pF, 因此, C<0。 晶片的磨擦损耗等效为电阻R, 其值约为100Ω, 理想情况下R=0。
当等效电路中的L、C、R支路产生串联谐振时, 该支路呈纯阻性, 等效电阻为R, 谐振频率
谐振频率下整个网络的电抗等于R并联C0的容抗, 因R<<ω0C0, 故可近似认为石英晶体也呈纯阻性, 等效电阻为R。
当f<fs时, C0和C电抗较大, 起主导作用, 石英晶体呈容性。
当f>fs时, L、C、R支路呈感性, 将与C0产生并联谐振, 石英晶体又呈纯阻性, 谐振频率
由于C<0, 所以fP≈fS。
当f>fP时, 电抗主要决定于C0, 石英晶体又呈容性。 因此, 石英晶体电抗的频率特性如上图所示, 只有在fs<f<fP的情况下, 石英晶体才呈现感性;并且C0和C的容量相差愈悬殊, fs和fP愈接近, 石英晶体呈感性的频带愈狭。
根据品质因数的表达式
由于C和R的数值都很小, L数值很大, 所以Q值高达104~106。 频率稳定度Δf/f0可达10-6~10-8, 采用稳频措施后可达10-10~10-11。 而LC振荡器的Q值只能达到几百, 频率稳定度只能达到10-5。
二、石英晶体正弦波振荡电路
1.并联型石英晶体正弦波振荡电路
如果用石英晶体取代LC振荡电路中的电感, 就得到并联型石英晶体正弦波振荡电路, 如左下图所示, 电路的振荡频率等于石英晶体的并联谐振频率。
2.串联型石英晶体振荡电路
如右上图所示为串联型石英晶体振荡电路。 电容Cb为旁路电容, 对交流信号可视为短路。 电路的第一级为共基放大电路, 第二级为共集放大电路。 若断开反馈, 给放大电路加输入电压是, 极性上"+"下"-";则T1管集电极动态电位为"+", T2管的发射极动态电位也为"+"。 只有在石英晶体呈纯阻性, 即产生串联谐振时, 反馈电压才与输入电压同相, 电路才满足正弦波振荡的相位平衡条件。 所以电路的振荡频率为石英晶体的串联谐振频率fS。 调整Rf的阻值, 可使电路满足正弦波振荡的幅值平衡条件。
