在电源中起到廉价运放作用的并联稳压器

　　在今天的电源市场上，大多数设计都是由成本驱动的，比如一些亚洲电源制造厂都采用单面印制电路板来为他们的电源产品尽量节省每一分钱。本设计实例说明在电源变换器设计中如何用一只三端并联稳压器代替费用较高的传统运算放大器。

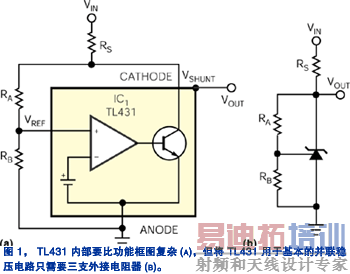

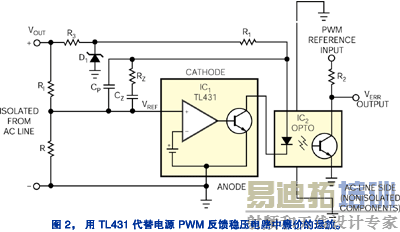

　　开关电源使用了 PWM 电路的电隔离反馈部分（图 2）。在省掉电压放大器的设计中，并联稳压器可以作为一个廉价的运放。电阻RI和 R设定电源的直流输出电压，而光耦 IC2 则完成电隔离功能。电阻器R1为光耦和TL431、IC1提供偏压。电阻器R3和齐纳二极管D1则建立一个固定的偏压，确保偏置电阻器 R1不会形成反馈路径。电阻器 R1和R2控制着光耦上的增益。在多数设计中，R2与R1之比约为 10:1。

　　元件CP、CZ和RZ为控制环路提供频率补偿。光耦包含频率响应中的一个高频极点fp，大多数光耦数据手册中都忽略了它。你可以用网络分析仪来确定高频极点的位置，或者将其的产生估计在 10kHz 左右。下列公式描述了补偿网络的小信号传输函数：

应注意，在某些情况下，要在二极管 D1 上加一个旁路电容器，以降低输出噪声。
