对电压参考进行滤波以获得低噪声性能

录入:edatop.com    点击:

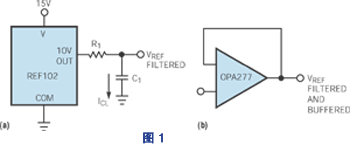

  当滤波器的-3dB截断点较低时,此电路配置会有一些问题。由于其压降限制了参考电压的精度,因此不能无限制地增加R1。您不能使用陶瓷电容,因为其容积效率有限,故应选择一个钽或铝电解电容。但此类电容又具有明显的泄漏电流(为其工作电压与温度的函数),因此电容泄漏电流ICL会流过R1而造成可破坏调整效果的压降。

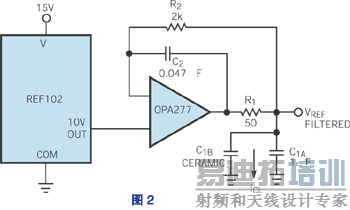

  图2 所示电路可解决此电阻问题。将R1包括进反馈回路中,可通过除以大约134 dB的运放增益而减小R1上压降所产生的影响。这样,电容泄漏电流的作用即可忽略不计。R1上压降从输出电压摆幅中扣除,但如果负载电流小于10 mA的运放输出电流能力,则压降小于0.5V。由运放偏置电流所造成的R2两端的压降非常关键,因为它会增加参考电压的误差。当R2为2 kΩ时,其压降为2mV(1nA输入偏置电流);如果此压降太大,则减小R2值。

  滤波器位于运放输出端,因此-3dB截断点为1/2pR1C1的低通滤波器可减小电压参考及运放的噪声。R2C2网络通过在波特图上增加一个零点来确保稳定性。R2C2网络可引起噪声增益尖峰,因此用户应通过保持R2C2=2R1C1关系来减小放大器噪声增益尖峰。C1A可以是一个自谐振频率较低的铝电解电容;因此,可将陶瓷电介质电容C1B与C1A并联以保持较低的总电抗。只要保持峰值关系,此滤波器即可驱动高电容值负载(将负载认为是C1的一部分)。
