用电源变换器工作频率的抖动降低峰值辐射

　　当比较器负输入端的电压达到正阈值电压时，比较器输出切换为低电平，从而将比较器正输入端的阈值电压降至2.1V。于是，电容器C3上的电压向新阈值斜降，当到达较低的阈值电压时，这个周期重复。C3上的电压大致是一个最低值为2.1V、最高值为2.9V的三角波。

　　为了对 LM5020 控制器 PWM 振荡器的基频作抖动，用 IC2 产生的三角波调制控制器RT脚的电流。电阻器R5设定调制抖动的百分比。R5的右端固定为RT脚经稳压的2V电压， 通过电容器C2从IC2耦合来的低频三角波驱动R5的左端。对于64.9 kΩ的 R5，通过电阻器R5 的峰峰电流约为12mA。在没有连接抖动电路时，RT流出的稳态电流约为121mA，因此12mA p-p的抖动电流相当于10%的总调制。

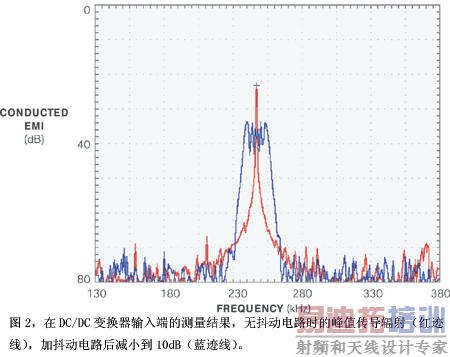

　　用LM5020控制的PWM回扫DC/DC变换器IC1评估抖动电路的效果。该电路的基础工作频率为250kHz，由控制器的RT电阻器设定。图2中的红线表示在抖动电路不工作的情况下，电路正输入电源线上传导的辐射。峰值辐射被窄窄地限制在250 kHz基振频率附近，基频处测得的振幅为-24dB。

　　图2中的蓝色迹线表示将抖动电路连接到控制器的RT输入端后产生的结果。基频附近的传导辐射被扩散，最大振幅减少了-34 dB，达到 10dB。
