数字电位器在DC-DC变换器中的应用

录入:edatop.com    点击:

1 引言

  数字电位器(DCP)是数控电阻大小的器件,数控的接口方式有直接按键方式、三线接口方式(选片线、方向线、脉冲线)、SPI接口方式和I2C接口方式。通常用于校准系统精度和控制系统参数的大小。

2 脉宽调制模式

  早上20世纪60年代,电源的开关调节首先应用在军用电源的设计中。它的优势在于重量轻和效率高,可以控制均衡电量的加载,就是控制均衡电压的供给,通过高速动作的开关量的开和关来实现。如图1所示,加载到电阻器上的平均电压Vo(avg)=(ton/T)×Vi,这种控制方法就称为脉宽调制模式。本文概述在二种类型DC-DC变换器中数字电位器的应用,包括如何调节反馈电阻来获得输出电压。

3 降压型DC-DC变换器

  图2所示为降压型DC-DC变换器的典型电路,当控制器IC感应到输出电压Vo太低时,启动通道上的晶体管Q给电感器L充电,同时也对电容器C充电,当输出电压V0上升到一个预定值时,控制器关闭通道上的晶体管Q,电感器L和电容器C上获取的能量通过肖特基二极管构成的回路自由释放,从电感器L到电容器C进行有效的能量传输会消耗一部分能量,因此加载在负载上的电压有所下降。

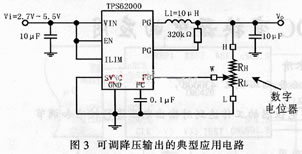

  以TI公司的TPS62000型电路为例,如图3所示,它是低噪声同步降压型DC-DC变换器,内部采用电流模式PWM控制器,工作频率典型值为750kHz。在关闭模式下,电流损耗可降低到1μA,非常适合于1节锂离子电池、2节到3节镍铬、镍氢电池或碱性电池。2节电池供电时,输出最大电流为200mA;3节电池供电时,输出最大电流为600mA。

  TPS62000DGS的输出电压可调,通过调整反馈引脚FB的电压值来达到输出电压V0的变化,采用数字电位器来调节反馈引脚FB的电压。在图3中,H为数字电位器可调电阻器的高电压端,L为数字电位器可调电阻器的低电压端,W为数字电位器滑动电压输出端。输出电压的计算公式为V0=0.45V×(1+RH/RL),其中要求RH+RL≤1MΩ,每次调接的电阻值为1kΩ。3线接口可设计成单片机控制或按键直接控制(外扩逻辑电路),在减小数字电位器RL的阻值时,输出电压V0会增加。由于该器件是DC-DC降压器件,因此输出电压V0最大值为输入电压VI。

  当数字电位器调节到RH=82kΩ,RL=18kΩ时,输出电压;

Vo=0.45×(1+82kΩ/18kΩ)=2.5V;

  当数字电位器调节到RH=85kΩ,RL=15kΩ时,输出电压

Vo=0.45V×(1+85kΩ×15/kΩ)=3.0V。

4 升压型DC-DC变换器

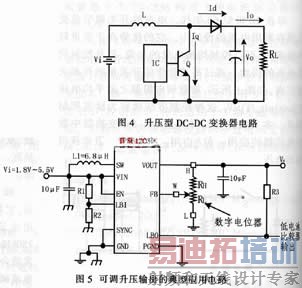

  图4所示为升压型DC-DC变换器的典型电路,通过控制器IC延长启动晶体管的时间,以增加电感器的峰值电流来达到升压目的。传输作用的计算公式为

Vo=VIN[T/(T-ton)]

式中,T为晶体管启动和关闭的周期;t(on)是晶体管启动的周期。

  以TI公司的TPS61030型电路为例,如图5所示,该电路是效率高达96%的同步升压变换器。非常适合于1节锂离子或锂聚合物电池、2节到3节碱性电池、镍铬或镍氢电池,变换产生固定输出电压或可调输出电压,输出电压的调节通过数字电位器调节反馈引脚FB的电压获得。在输入电压最低为1.8V时,输出电压为5V,输出电流最大为1A。升压基于一个固定频率PWM控制器同步开关整流获取高效率。具有关闭电源和过热保护功能。在图5中,H为数字电位器可调电阻器的高电压端,L为数字电位器可调电阻器的低电压端,W为数字电位器滑动电压输出端。反馈引脚FB的电压典型值为500mA,最大允许输出电压为5.5V。输出电压的计算公式为Vo=0.5V×(1+RH/RL)。另外,该电路内含电压基准0.5V的电池电压比较器,输入引脚LBI的电压通过电池电压分压获得,分压电阻器R1和R2也可以采用数字电位器调节。

  以Xicor公司的3线接口(CS、U/D、INC)、100抽头X9C104S型电路为例,它的电位器阻值为100kΩ,每次调节的电阻值为1kΩ。3线接口可设计成单片机控制或按键直接控制(外扩逻辑电路),在减小数字电位器RL的阻值时,输出电压V0会增加。由于该电路是DC-DC升压型器件,因此输出电压V0最小为输入电压VI。

5 小结

  数字电位器的内部结构如图6所示,它用控制MSO管的开关来调节滑动端VW在VH和VL之间多个等值电阻的位置,抽头数越多,等值电阻越多。调整的范围越宽,对DC-DC变换器的输出电压调整幅度越小。

  数字电位器的优点是调整的精确度高于机械电位器,缺点是线性度有机械电位器好。另外,机械电位器有触点,滑动端长期滑动出现接触问题。而数字电位器没有触点,因而使用寿命和可靠性优于机械电位器。
