使用简化电路的高压放大器
录入:edatop.com 点击:

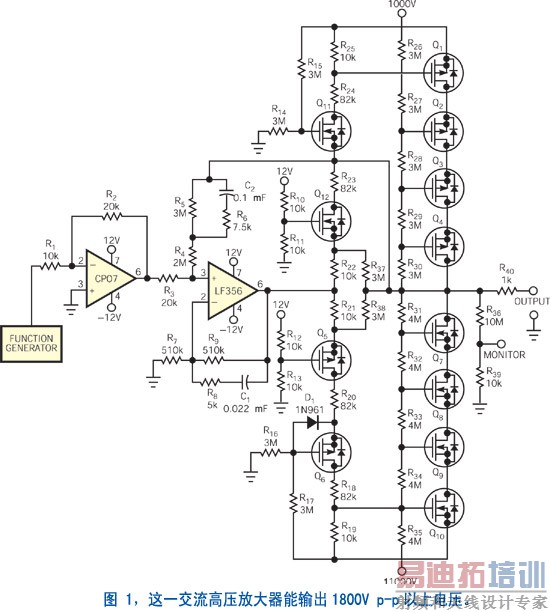

许多科学仪器和传感器都需要交流高压驱动器。高压驱动器在很多应用系统中适合于驱动电极。难点在于将普通运算放大器的输出提高到很高的电压。现有的交流高压放大器模块只能将输出放大到大约1200V p-p 以内。本设计实例提出的一种简化交流高压放大器使用了互补的级联NMOS和PMOS晶体管(图1)。OP07运算放大器的输入失调电压低,输入偏置电流小,开环增益高。这些特性使这种运算放大器非常适合用于高增益仪器系统。此外,OP07的失调和增益具有极好时间稳定性和温度稳定性。LM356级的交流增益取决于R3、R4、R7和R9,大约为100。
