德州仪器高性能模拟运放产品系列介绍集锦

OPA379, 1.8V 2.9uA 90kHz 轨至轨 I/O 运算放大器

        OPA379 系列微功耗低电压运算放大器针对电池供电的应用而设计。这种放大器的工作电源电压可低至 1.8V。OPA379 系列器件实现了高性能的轨至轨单电源工作，可广泛适用于多种应用。

        除微小型封装外，OPA379 系列运算放大器还以最大仅为 5.5μA 的极低静态电流实现了出色的 90kHz 带宽、25pA 低偏置电流以及 80nV/Hz 噪声。

        OPA379（单通道）提供 5 引脚 SC70、5 引脚 SOT23 以及 8 引脚 SO 三种封装版本。OPA2379 （双通道）则提供 8 引脚 SOT23 与 8 引脚 SO 两种封装版本。OPA4379（四通道）采用 14 引脚 TSSOP 封装。所有封装版本的工作温度范围均规定为 -40°C 至 +125°C。

* 低噪声：2.8μVPP
* 微功耗：5.5μA（最大值）
* 低失调电压：1.5mV（最大值）
* DC 精度：
==>CMRR：100dB
==>PSRR：2μV/V
==>AOL：120dB
* 更宽的电源电压范围：1.8V 至 5.5V
* 微小型封装
* 应用范围
==>电池供电的仪器
==>便携式设备
==>医疗设备
==>手持式测试设备
OPA727, 电子微调 20MHz、高精度 CMOS 运算放大器

        OPA727 及 OPA728 系列运算放大器采用业界最佳 12V 模拟 CMOS 工艺及 e-trim 封装级微调技术，具有出色的 dc 精度及 ac 性能。通过封装后数字化微调 IC 实现了最大仅为 150μV 的极低偏移以及 1.5μV/°C 漂移，从而避免了因封测期间的压力造成的参数移位。为了校准失调漂移，OPA727/OPA728 产品系列在过温环境下进行了微调。这些器件具有极高的 CMRR 与开环增益，因此误差很小。

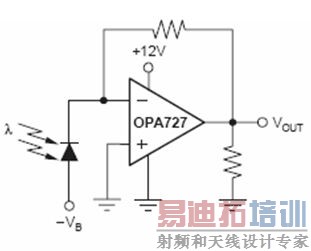

        OPA727 与 OPA728 具有出色的 ac 特性（如 20MHz GBW、30V/μs 斜率及 0.0003% THD+N），非常适合通信、高端音频与有源滤波器应用。由于偏置电流低于 500pA，因此非常适合作为互阻抗（I/V 转换）放大器监控 ONET 应用中的光学电源。

        该器件针对高达12 V 的单电源工作电压进行了优化，其输入共模范围可以扩展至 GND，以实现真正的单电源功能。输出波动控制在 150mV 电压轨以内，从而使动态范围实现了最大化。低至 4.3mA 的静态电流使其非常适用于电池供电的设备。OPA728 关断状态下的静态电流通常降至 6μA，由于具有参考引脚，所以在双电源应用中使用标准 CMOS 逻辑器件很容易完成关断操作。

        为便于使用，OPA727 及 OPA728 运算放大器系列的规定及测试工作电压范围均为 4V 至 12V。OPA727（单通道版本）与 OPA728（具有关断功能的单通道版本）均采用 8 引脚 MSOP 与 8 引脚 DFN 两种封装版本。OPA2727（双通道版本，2006 年第四季度上市）采用 8 引脚 DFN 与 8 引脚 SO 两种封装版本。OPA4727 运算放大器的四通道版本采用 14 引脚TSSOP 封装。上述版本的工作温度范围均为 -40°C 至 +125°C。

* 偏移：15μV（典型值）、150μV（最大值）
* 漂移：0.3μV/°C（典型值）、1.5μV/°C（最大值）
* 带宽：20MHz
* 斜率：30V/μs
* 偏置电流：500pA（最大值）
* 低噪声：100kHz 时为 6nV/Hz
* THD+N：1kHz 时为 0.0003%
* 静态电流：每通道 4.3mA
* 电源电压：4V～12V
* 断电模式 (OPA728)：6μA
* 应用范围
==>光网络
==>互阻抗放大器
==>集成器
==>有源滤波器
==>A/D 转换驱动器
==>I/V 转换器（用于 DAC）
==>高性能音频
==>过程控制
==>测试设备
