无需外接电阻器增益为3的放大器

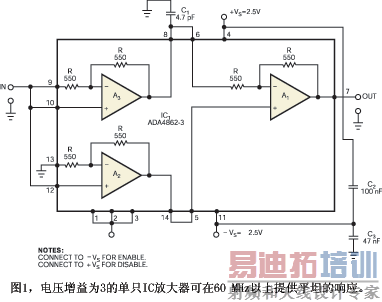

        Analog Devices的ADA4862-3含有三个宽带放大器，每个放大器都可以由一个内部固定值电阻反馈网络配置成一个非反相增益为2的放大器。由于其内部反馈网络，该器件可提供300MHz带宽，并且具有对杂散电容、印制电路板布局变化以及靠近其它设备非常不敏感的优点。根据其规格，IC1中三个内部放大器每一个都能提供三种增益配置：2、1或 -1（参考文献1）。当配置成增益为2 时，两、三个放大器级联就能分别得到4或8的增益值。如果应用需要的增益为3，可以使用图1的电路。放大器A3用作一个净电压增益为1的阻抗变换器，并作为A1增益设置网络的低阻抗驱动器。放大器A2在其非反相输入端提供数值为2的增益。

　　另外，A3会在A1的反相输入路径中引入合适的时间延迟（相移），因而大体上平衡了A1非反相信号路径中的时间延迟。这种配置与A1反相输入直接连接到输入信号相比，动态性能得到了提高。电压跟随器A3输出接地的4.7 pF片式电容器降低了电压跟随器在100 MHz及100 MHz以上频率的输出阻抗，保证了A1的稳定性。

　　如果将其配置成一个差分放大器，A1在其非反相输入端的输入信号放大了2倍，而反相输入端的信号放大了-1倍。A1输出端的最终电压是两个部分的算术和：VOUT=4×VIN-VIN=3×VIN。在一个一般的电压放大器中，降低负反馈会增加总增益。与之相反，有负电压反馈网络的级联放大器只略微降低电路的带宽。在65 MHz频率时净增益减少到0.1dB，或大约是单只增益为2放大器直流增益的1.15%。对于图1中增益为3的放大器，在65MHz时的增益下降到电路直流增益的2.3%左右。

　　为得到最佳的高频性能，按图1连接ADA4862的内部放大器，以尽量减小器件外部互连线的长度。可以级联添加的ADA4862-3 IC，构成以3M×2N表达的任何增益值，其中M和N分别为整数，包括0。即增益可以为6、9、12，依此类推。
