PIC16C5X单片机睡眠状态的键唤醒方法
录入：edatop.com 点击：
在有些应用场合下，CPU只需间断性工作或对外部事件作出处理，平时处于待机状态。PIC16C5X有一种节能方式，睡眠（SLEEP）方式，在这种状态中，振荡驱动器停止工作， I/O口保持执行
SLEEP指令前的状态，从而大大降低系统功耗。由于PIC16C5X无中断功能，要退出睡眠方式，只有两种方法：
（1）"看门狗"（WDT）溢出。
（2）在复位脚加低电平，而使芯片复位。本文采用第二种方法。 在图1给出的例子中，PIC16C5X平时处于睡眠态，当任意一键按下时，将它从睡眠状态中唤醒，进行键盘处理。为便于说明，在本例中，SW1按下时，点亮 ，如下图所示
SLEEP指令前的状态，从而大大降低系统功耗。由于PIC16C5X无中断功能，要退出睡眠方式，只有两种方法：
（1）"看门狗"（WDT）溢出。
（2）在复位脚加低电平，而使芯片复位。本文采用第二种方法。 在图1给出的例子中，PIC16C5X平时处于睡眠态，当任意一键按下时，将它从睡眠状态中唤醒，进行键盘处理。为便于说明，在本例中，SW1按下时，点亮 ，如下图所示
 |

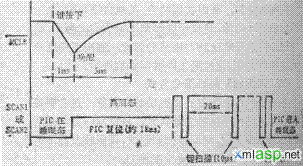

 图 2 绿灯；当SW2按下时，红灯亮。读者可按实际需要编写处理程序，参见图2。 在进入睡眠态前，将键扫描输出线SCAN1和SCAN2置为低电平。这样，当进入睡眠状后，无键按下时，电容C充电充分，使PIC16C5X复位脚保持着高电平。一旦有键按下，C通过电阻R2或R3放电，使C上的电压快速下降（大约1ms），从而将复位脚拉为低电平，迫使PIC16C5X退出睡眠态而进入复位。复位时，SCAN1和SCAN2自动从输出态变为输入态（高阻态），C的放电回路被阻断，VCC经电阻R1对C充电至高电平。需注意的是，RC值要选择恰当，使充放电周期小于PIC16C5X的复位时间（大约18ms）。更远远小于键按下的最小时间（大约50--100ms）。复位结束后，在程序中，每隔20ms将SCAN1和SCAN2置低电平一次以采样键值。为避免电容放电时间过长，将拉低，再次造成复位，每次扫描即SCAN1或SCAN2为低电平的时间大约为10us。当键处理程序完成后，程序对键盘循环扫描直至键释放。然后将SCAN1和SCAN2输出置成低电平，并重新进入睡眠状态。R4-R8主要用于防止C放电而可能对芯片造成的伤害。工作时序见图3所示。
|
