正激转换器及传递函数基础知识
录入:edatop.com 点击:
正激转换器是一种流行的架构,常用于要求低电压及高输出电流安培数的AC-DC及DC-DC电源。典型应用案例就是所谓的ATX银盒中常见的转换器,其中的5 V及3.3 V输出能够提供数十安培的电流。在这些应用中,有源预转换器改变输入功率因数,但也调节高压直流轨:实际上,正激转换器并不能够极佳地处理宽输入电压范围,因为其占空比动态参数有限——大多数情况下低于50%。如果您想缩减磁性元件以设计更小巧的转换器,考虑到初级侧功率开关硬开关操作导致的损耗,就不能选择提高开关频率。
有源钳位架构的出现已有20多年,此架构通过调节磁化电流大小来迫使漏极-源极寄生电容在功率开关导通之前放电,极佳地解决了这些问题。此架构的其它优势包括加宽的占空比范围及自驱动同步整流,以及还可能实现准零电压开关(Zero Voltage Switching, ZVS),且可以增加频率以减小磁性元件尺寸。就像任何DC-DC转换器一样,您在尝试稳定环路之前需要电源段小信号响应。此系列文章的目的是为您展示怎样为采用电压模式工作的有源钳位正激转换器构建小信号模型,并推导出其交流传递函数。这系列文章的开篇将研究经典的单开关正激转换器,看看怎样可以获得其传递函数。
正激转换器
图1所示的是简单的正激转换器电路图。它是经典的降压转换器,其中包含隔离变压器,因此它归类为降压型转换器。

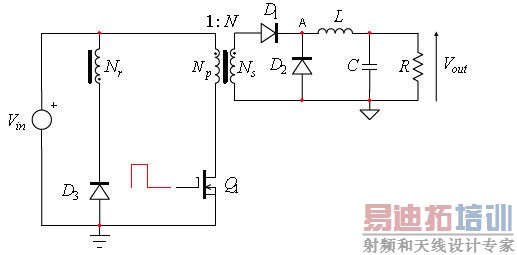

图1:正激转换器要求变压器退磁方式,通常是以三次绕组形式。
详细全文请见pdf文挡:正激转换器及传递函数基础知识
