用增强型隔离DC/DC转换器来延长IGBT使用寿命

由于IGBT小电流转换大功率的能力，在电源中已是不可或缺的一部分。在不同类型的电路应用中，IGBT已成了首选的解决方案，如变频器。随着电力费用的不断上涨，变频器可以有效地提高工厂生产效率。其主要作用是调节三相异步电机的转速。由于发动机的转速取决于电网的频率，所以可以通过改变电网频率从而改变发动机的转速。

标准变频器的设计

变频器主要由三部分组成：整流、滤波及逆变（如图1所示)。首先将三相供电电源经全波整流转变为直流脉冲，然后经滤波电容平滑滤波。最后经逆变器调节输出电压及输出频率。而逆变器主要由六个IGBT组成，两个一组形成三个支流回路，然后通过对滤波之后的电压用脉宽调制方法(pulse width modulation, PWM)调节逆变器输出。

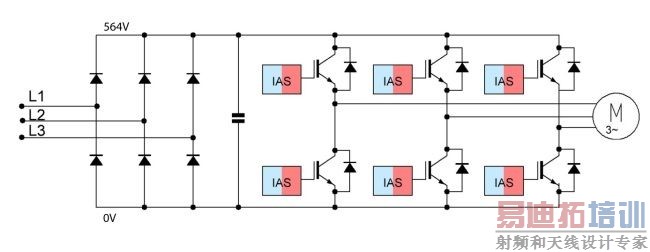

图1：变频器原理图

IGBT驱动

IGBT由集成驱动电路对其提供电源并加以控制，而驱动电路相对于输入部分则是独立的，因此需要进行电气隔离，光耦一般作为控制信号的隔离。对于IGBT的供电电源，通常由两个增强型隔离DC/DC转换器提供。

IGBT结合了MOSFET的高输入阻抗以及双极型三极管的低导通压降的特性，且可被小电流控制。由于IGBT导通时，在集电极-发射极之间有很小的压降，损耗很低，因此作为切换高压和大电流，IGBT是最理想的选择。在IGBT导通的过程中，栅极电容充电越快越好，但是这也会导致短时间的电流尖峰。栅极电阻R_G则限制了在可接受的di/dt条件下最长允许导通时间。当IGBT关断时，栅极电容放电越快越好，这可以用适当的控制电压V_G-达成。当使用对称电源为IGBT供电，+15V作为其导通电压，则关断电压V_G-为-15V。如果栅极电压下跌太快，设备的器件会承受很大的电压尖峰。为了保护部件，通常会在关断时需要降低控制电压，并且还要在可接受的dv/dt条件下迅速放电，由测试发现-9V是一个比较合适的关断电压。由图2所示的IGBT的导通和关断的电流和电压曲线可知，不同的关断电压，对IGBT性能影响有明显区别。所以工程师可以有两种选泽：使用简单对称式±15V的转换器；或者为了更好的性能选择费用高、体积大的两个转换器，为其提供+15V和-9V。

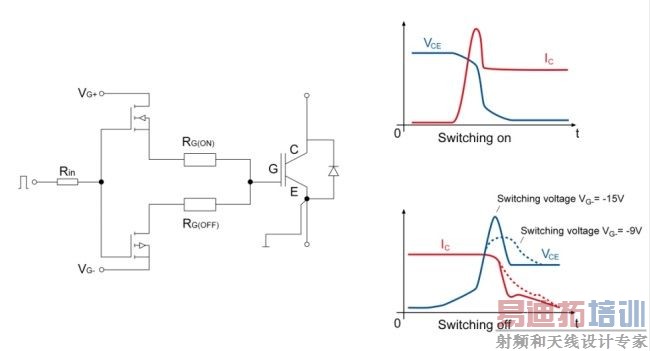

图2：IGBT开关；右边是电流和电压开关的曲线图。降低关断电压至可接受的dv/dt负载的优势是十分显著的。

IGBT转换器作为市场上的新型产品，因其具有非对称双输出+15V和-9V，所以非常适合作为IGBT的驱动电路(如图3所示)，并且还可以满足体积小、节省成本的要求。

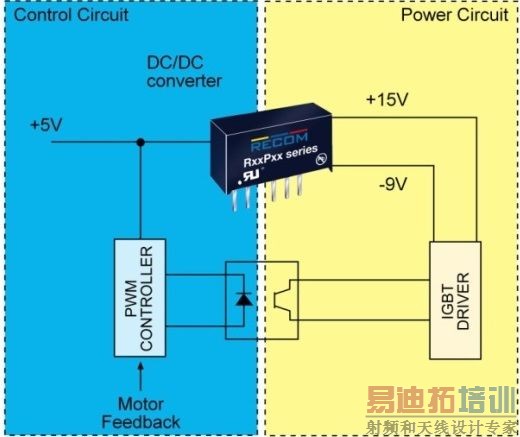

图3：在IGBT的控制阶段(图1的IAS)中，控制电路(蓝色)和电源电路(红色)是完全分开的

[p]

为什么隔离对于延长使用寿命如此重要

如滤波之后的电压在560V左右，所以隔离强度好像不是一个大问题。以经验来说，我们会认为隔离电压是滤波电压的两倍就已足够。但是如果考虑到高达16kHz的开关频率和陡峭的开关沿，很明显也要把其他方面因素考虑进去以达到有效的隔离。因为开关速度通常都在μs的范围之内，所以绝缘失效并不会被立即发现。但是随着系统的运行，负载可以导致器件提前发生故障，正如俗话所说「水滴石穿」。

当考虑隔离的时候，变压器的电气间隙和爬电距离极为重要。电气间隙和爬电距离通常在频率50Hz的条件下给出标称值。通常在电机控制系统中会发现在较高且不规律的频率下，磁性器件和材料的自身属性会产生很大的不同。另外，陡峭的开关沿也会产生寄生电容。因此仅仅仰赖变压器绕组的功能型隔离是不明智的。双重型或基本型的隔离因变压器内部绕组之间多加了一层绝缘材料，因此可以提供更高的安全保障。

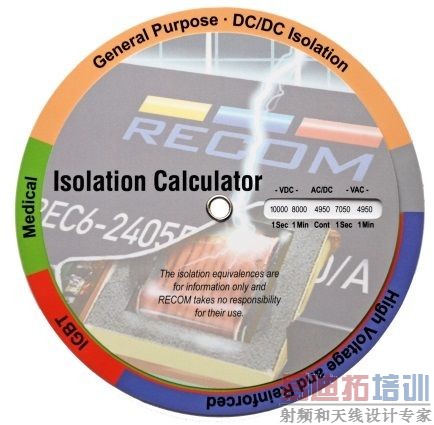

图4：您可以向RECOM免费订购这个「智慧盘」，或者您也可以在RECOM的网站上www.recom-international.com免费使用「隔离值计算器」。

综上所述，我们建议选择远高于预期的电压峰值的隔离电压。如果与基本型或增强型隔离相结合，IGBT转换器的可靠性可以大幅度提升。事实上，厂商不会都在规格书中提供足够的产品信息，这会让工程师很难在同类产品中做比较。有的规格书中的隔离耐压的测试时间是「一秒」，而其他的规格书却是「一分钟」或「连续的」。测试的时间越久，隔离耐压值越低。为了确保使用者可以精确地判断隔离值，RECOM研发出一个隔离值计算器(如图4所示)，它可以让您简单的比较不同产品之间的隔离差异。

高性能的RECOM IGBT转换器

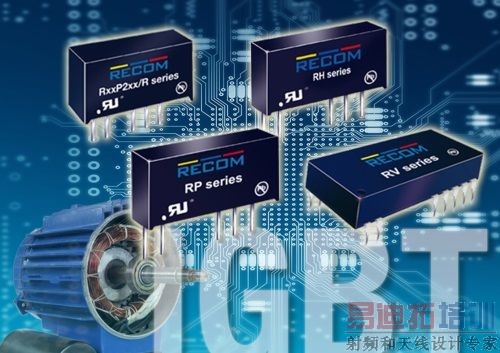

为了尽可能满足各种应用的需求，RECOM推出了7种系列IGBT转换器。所有转换器在5V、12V或24V的输入电压时具有+15V和-9V的非对称输出，可谓是对IGBT驱动专业定制的转换器。同时RECOM也提高了IGBT转换器的隔离等级，从3kV (RH-xx1509D)到6.4kV (RxxP1509D)的隔离耐压可以很好的满足不同的应用。为了满足工程师对转换器的体积的要求，因此我们新系列IGBT转换器为工程师提供了更多的尺寸选择：小巧型SIP7封装 (RP-xx1509D)、常规型DIP14封装 (RKZ-xx1509D)、扁平微型DIP24 (RV-xx1509D)。

这些1W和2W模块通过了EN60950-1认证，符合RoHS2和REACH规范不含任何有害物质，并依照RECOM产品的惯例享有三年质量保证。

作者：Bianca Aichinger

RECOM产品营销经理
