使用PADS生成钻孔文件后的坐标偏移问题
录入:edatop.com 点击:
大家好:

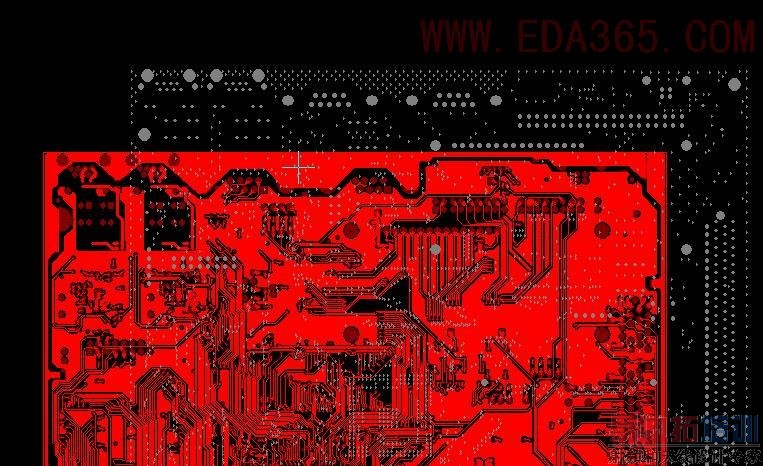

我使用pads将一个pcb文件转成光汇后,发现在CAM350中显示出的钻孔文件整个外框比别的层的外框向右上偏移了一些?大家有遇到过这种问题吗?
下图中红色为bottom层,灰白色为钻孔。
我使用pads将一个pcb文件转成光汇后,发现在CAM350中显示出的钻孔文件整个外框比别的层的外框向右上偏移了一些?大家有遇到过这种问题吗?
下图中红色为bottom层,灰白色为钻孔。
可能是因为你的零点位置不在板子上导致的,可以不用管,在用CAM检查的时候,选种所有的过孔,整体移过来就可以了
这个是你在出GERBER时NC层和其它层的原点座标不一定造成的,只要改成一样就可以了,不改也没有关系。
CAM设置的问题!

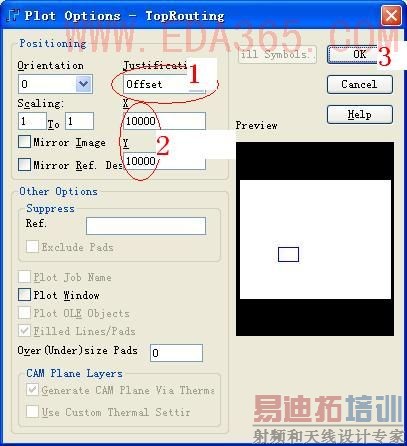

不要选择成centered,最好选择为offset,然后在X和Y各输入一个值即可.
注意,各层的XY值应该是相同的!
请问如果我选择的不是偏移而是左下呢,在PADS中预览就到了板框的左下了,对制板会不会有影响
楼上是说在PCB里的原点设置吗?我用是的99,每次转后都不一致,公英制和比例我都改过试过,还是不行呢!
只是看起来不一致而已,做板子的时候没有影响的啊。不对齐也没关系的
