郁闷我画的原理图有问题 看图

录入:edatop.com    点击:

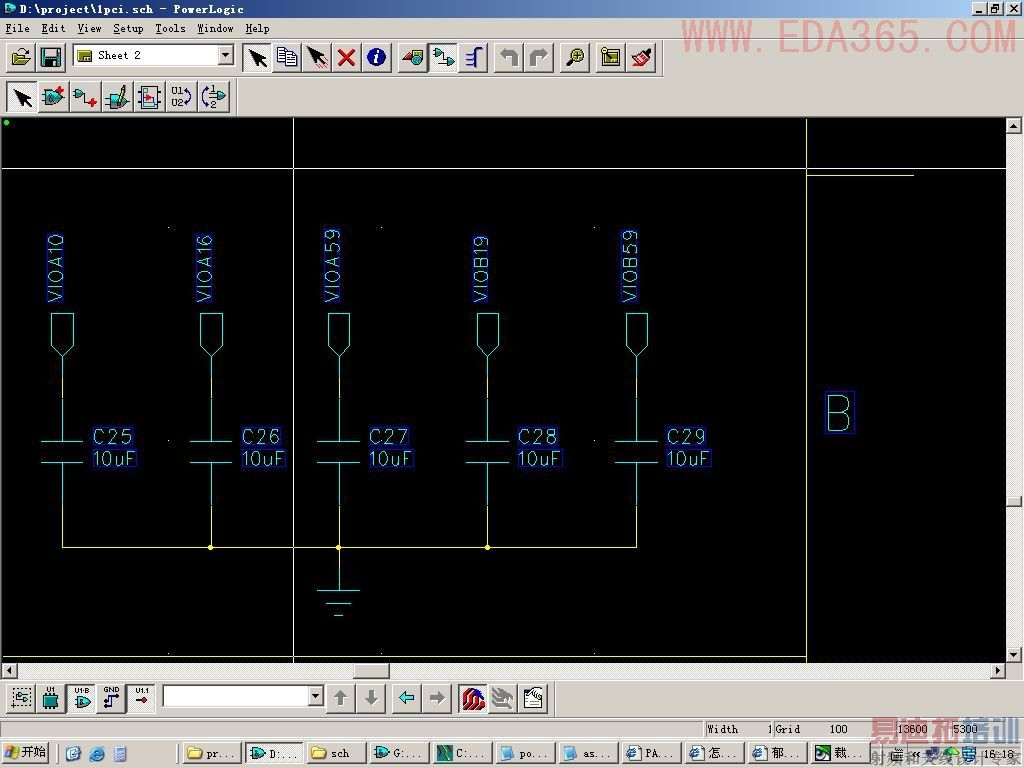

我是照着教程去画原理图的,怎么会出现如图所示的错误呢?


电容C27跟PCI是处于同个原理图内的

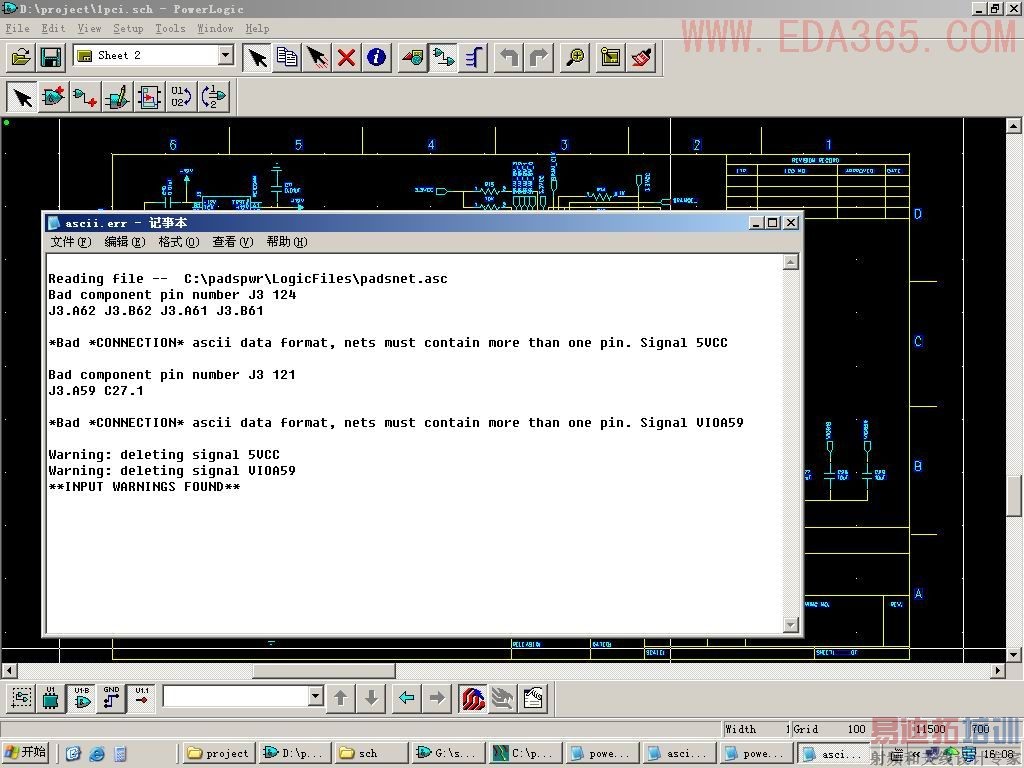

出现那个错误是因为我后来改了那个PCI封装造成的,改了以后那个PCI封装的实际管脚编号少了4个,那个电容刚好就联在这四个减少的脚中的其中一个上面

支持支持啊

我只看看!我也是初学者!
