如何把2D线改为板框

录入:edatop.com    点击:
怎么样在pads中把2D线改为板框,而且这个2D线是很多个SHAPE 组合起来的.

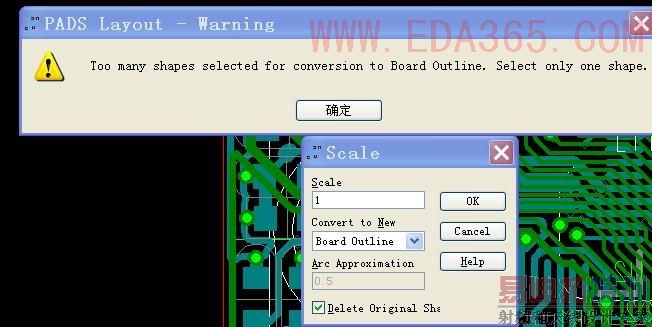

錯誤意思是只能選擇一個shap來定義為board line

我知道,我的这个边框是用很多shape组合(combine)出来的,所以不知道怎么转

PADS好像不支持這樣做吧

画个板框貌似很容易的哦,楼主怎么非赶着华山一条道呢

TONG YILOU SHANG

是呀

也出现类似的情况,
应该是已经在已经画有版宽的情况下,
再执行就会提示

我也很想知道.怎么在PADS中直接把DXF导入的2D线直接转成板框.特别是那些定位孔子.万一手工在上面描线时画偏了那就不好了.不知道那位有更好的方法.

没办法了?在2D线上重画一个外框?有时板外框也很复杂的啊.

不就是想转板框吗! 记得板框必须是一个封闭图形, 兄弟你会使用AUTOCAD先转一下再导入不就OK了吗!

如果是多个SHAPE, 先在CAD里把各线建立为块, 块名为BOARD. IMPORT到POWERPCB就直接就是板框了!

支持支持啊

可以导入后,选择外框线放在0层吧。

这个真的很难解决,你说的这个方法不行,导入后还是2D线.
