PADS2005封装问题.

录入：edatop.com 点击：

我在做IC 的 pcb封装时,用的长方形焊盘, width=0.22, length=0.5.线走得比较密, 但在打印预览, 四个直角变成了圆角.
各位高人,请指点！

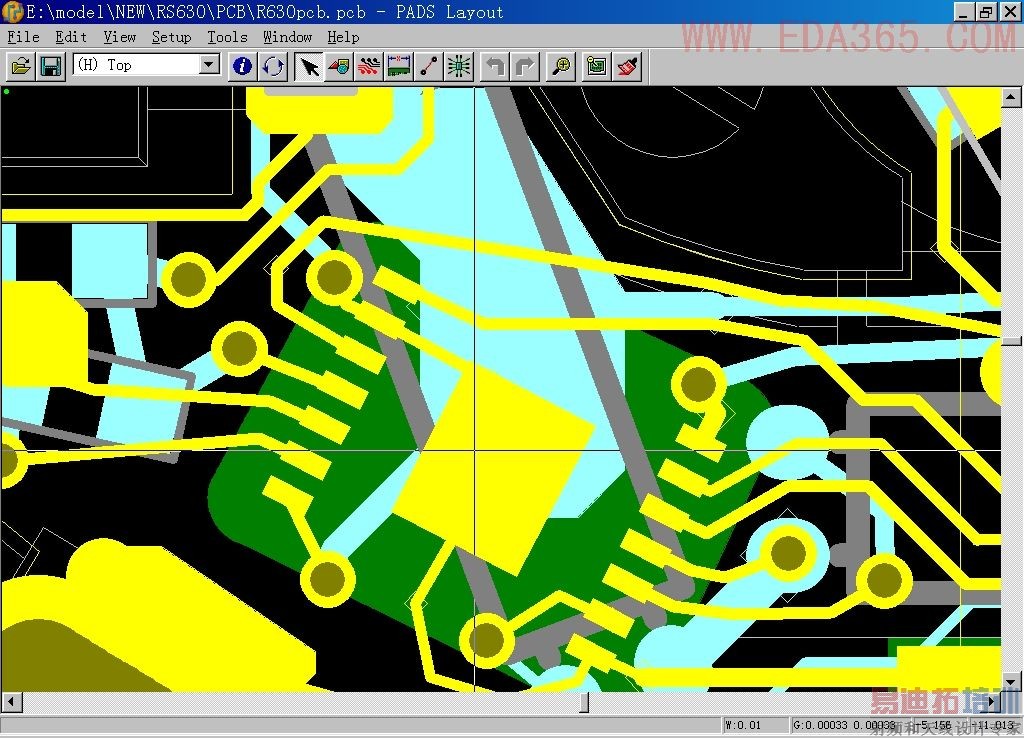

现在将截图补上, ----PADS2005 PCB 中是长方形焊盘.

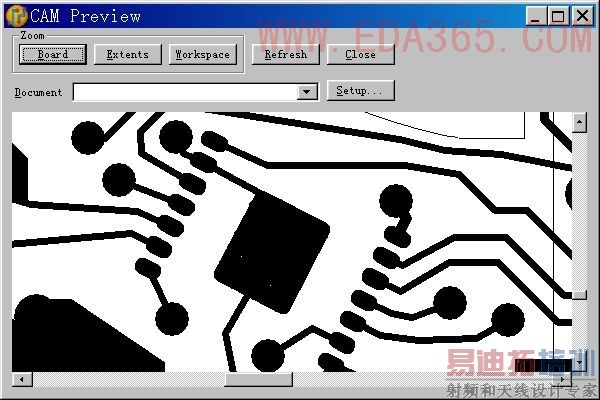

但是CAM 预览是变成了这样,并且打印到A4 纸上, 干脆就没这个长方形焊盘了., 各位兄弟姐妹, 怎么回事啊?

没发现过这样的情况，要不你把文件发上来看一下

老兄:原文件发上来了, 帮忙看一下., 谢谢！
R630pcb.rar

仅仅是长方形焊盘没有了吗？，还是所有的都没有？

谢谢！预览怎么成圆脚了? 打印时,其他的都有, 就是这个IC 的长方形焊盘脚没有.

我想，IC成圆脚是因为角度问题造成的，可能是软件不能识别那几个直角的的数据。如果不调回到90度可能找不到解决的方法，不知有没有高手知道？

顶一个,有点赞同你这种说法.

帮你顶！

那就把IC封装改成圆角呗，再说，ICpin本来就是做成圆角好打件
