为何导入LAYOUT后部分lable不出现

录入:edatop.com    点击:

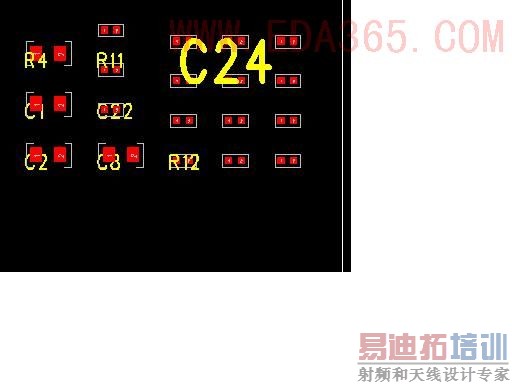

如图

有的元件做封装时丝印做在丝印层就会这样了,

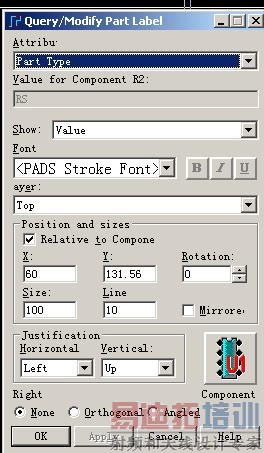

在LAYOUT 中改成TOP就可以了.
其实也没关系,出GERBER时会加上的,只是平常看的时候不好看.

谢谢我是一个 一个再增加上去的呵呵!
