pads 中 空网络现象

录入:edatop.com    点击:
最近在pads中 遇到了 空网络现象 。不知道大家有没有遇见过,具体是怎么回事呢?
详情如下:

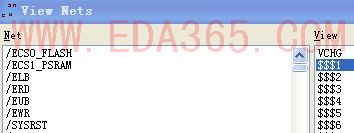

在pads 的view nets 中 有1到6的 网络,但是在pcb和原理图中却找不到。
附图:

注意不要复制有网络属性的铜皮会自动生成多余网络!
