PCB与线路图各软件转换问题之集合

可能是闲做了，不过还是发表一下，希望版主别“踢”啊！
刚刚在论坛看了下，关于pcb＆线路图各软件之间转换的帖子有很多，主要是PORTEL 99转pads，这里我把它们集中了一下，大家不要再盲目的发帖去问，先找找看是不是发过此类帖子。另外现在各软件转换过后并不完美，有蛮多问题需要我们手动去改，大家多多注意下看有没有什么好的方法使其转换更好，谢谢！
PADS/POWER PCB讨论区：
有软件提供：
无软件提供：

protel 99讨论区：

Orcad 文件转换成PROTEL 文件小软件

PROTEL SCH 直接转为POWERPCB 网表步骤及ECO步骤！

protel网络表转PADS,allegro网络表软件共享www.eda365.com: x) n1 q2 h" n
to Allegro方法详解

怎么没人顶你的贴啊

我自己顶下，呵呵...

转换软件都有这样那样的问题，因为大家的数据格式不一样，但是网表基本上倒是一致的。
所以原理图转不转都无所谓，只要把网表导出就可以了。
倒是PCB转换有点用，有些时候想参考某软件的PCB可没有相关软件根本无法打开。
有时甚至影响网友之间的交流。
不知那位大侠能提供一下cadence PCB 到 pads PCB的软件。

楼上说得有理。我有个建议：大家有空了把转后所出现的问题一一列出来，以供参考、互相帮助学习！

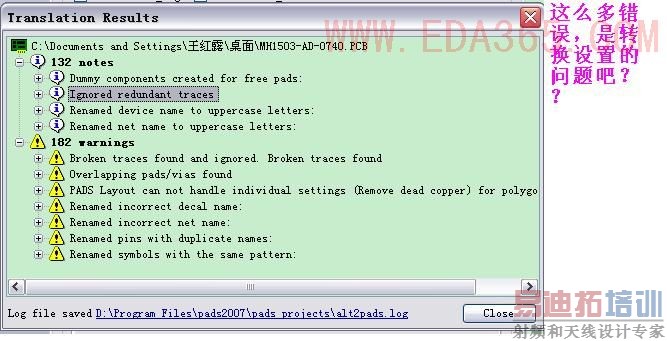

下面帖个图，是99转PADS的PCB，但转过后居然只有边框和几条预拉线：




大家看看怎么选择设置。

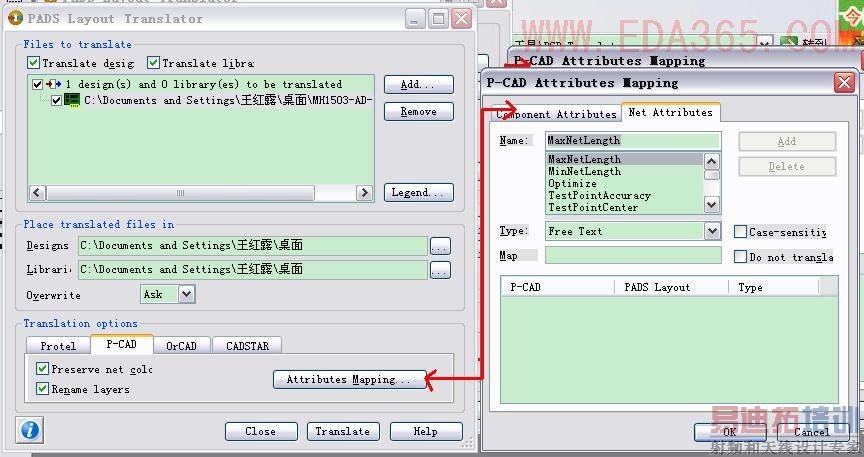

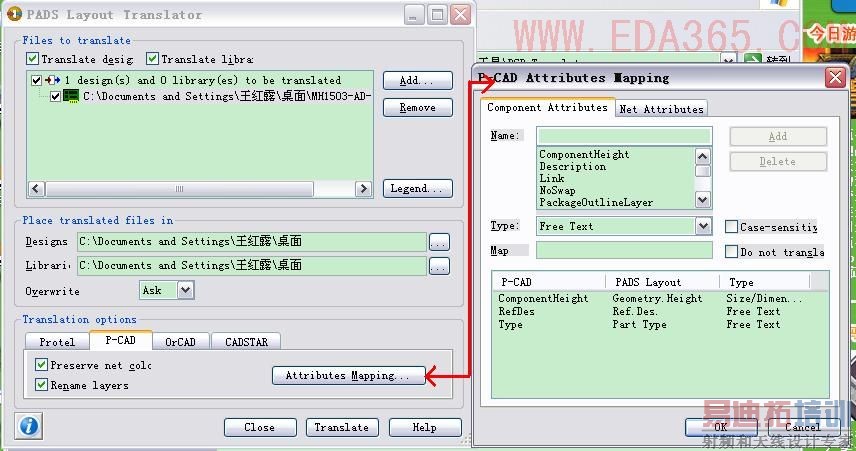

　　好像你在截图时还没有发现你用的选项错了！你要把99转成PADS，可是你却选了P－CAD。99转成PADS我试过了，虽然有错，但转出来的档案还是可以用的，没有你说的那么多问题！

我又试了下，可以转了，但是转过去的问题好多啊，比PADS转99问题要严重！

LULU mm

我记得有位版主说原理图转换不成功是因为相应的库和元件没有，不知PCB转换
不成功或有问题是不是这个原因。

好像有这个问题，但能转过去的，只是转后有很多问题，我一般是将POWER　PCB转成99，所以转后可以看到有哪些错误，反过来转的就不行了（我用99），还要请大家将遇到的问题帖上来，我们一起探讨！后续再做些板，我会将问题一一列上来！

呵呵，我还没遇到过转换的问题，可能是因为我用的软件很单一，同时也说明我很懒。

转过来会把一些网络变更了好像
而且即便灌铜了也不能实现完全联通性
需要修改的地方很多
不过里面的封装是可以用的这是比较好的地方

好像你在截图时还没有发现你用的选项错了！你要把99转成PADS，可是你却选了P－CAD。99转成PADS我试过了，虽然有错，但转出来的档案还是可以用的，没有你说的那么多问题！
是选错了，不过还是有很多错误，还请大家多多指教！

欢迎大家将所遇到的问题反馈到这里，谢谢！

99转成到PADS后，最头痛的问题是！所有在99里面元件参数值是显示出来的，可是转到PADS之后根本就没有显示了（应该是层次改变了）有时元件编号也所变了，对不上号！你想要查元件的参数值，就必须进入元件属性里边去才能看到。并且转来之后，想生成BOM清单，就更是想都别想了！
我目前的问题就这么多，那位大虾能帮解决一下？

顶,学习中
