视频监控系统中ARM与DSP的HPI接口设计
录入：edatop.com 点击：
摘要：本文介绍了ARM S3C44B0X与DSP TMS320DM642的主要特点以及HPI接口的原理，提出了一个采用HPI设计ARM与DSP通信接口的方案，该方案应用在基于ARM与DSP的嵌入式视频监控系统的设计上，在两者之间建起一个高速数据通道，进一步提高了视频监控设备的性能。
关键词：嵌入式系统；S3C44B0X；TMS320DM642；HPI主机接口
1 引言
随着网络技术、图像处理技术及嵌入式技术日趋成熟，视频监控技术得到广泛的应用。银行、工厂、政府、学校等部门，都设置有监控系统。尤其是在国际上一系列恐怖事件后，人们更感到监控系统的重要。而且要求视频监控设备有高清晰的视频效果的同时，还能对现场进行实时控制。所以，此类设备不但要有更高的数据处理能力和处理精度，还要有强大的系统控制、管理能力以及高速的网络数据传输速率。
目前，市面上主流的视频监控设备，大致可以分成两类，一是基于通用微处理器，二是基于数字信号处理器DSP。两种芯片在功能上有各自的特点，通用芯片适用于系统控制、管理和信息通讯等，DSP芯片则更适合执行复杂的数字计算、音视频数据处理等。若两种芯片协同工作，就能一定程度上克服各自的不足，更好的发挥他们的优势。基于这个考虑，本文提出了一个通用微处理器（ARM）与DSP的接口设计方案，以实现两者的实时通信。
2 系统概述
2.1 ARM7 S3C44B0X的特点
S3C44B0X是SAMSUNG公司推出的一款16/32位的RISC（Reduced Instruction Set Computer）构架的处理器，它采用的是ARM7TDMI内核，最高工作频率可以达到66MHz。这是一款高性能、低功耗的微处理器，内部集成了丰富的资源，包括：8KB的Cache、RAM、LCD控制器、DMA、UART和IIC总线接口等。主要用于GPS定位系统、无线通信、手持设备、监控系统和车载装置的开发。
S3C44B0X的存储系统支持256MB的空间，划分成各32MB的8部分。系统存储器分配为BANK0～BANK7。可以分别用作外部存储器和LCD、USB等外设的连接。其中，Bank0接FLASH，用于存放系统BIOS。Bank1接FLASH硬盘，用作系统硬盘，构建文件系统。Bank2接USB口，Bank3接LCD模块，Bank6接SDRAM，Bank4、Bank5、Bank7保留。
2.2 DSP TMS20DM642的特点
TMS320DM642（简称DM642）是TMS320C6000系列中性能最好的一款定点DSP，基于美国德州仪器公司开发的Veloci TI第二代高性能超长指令字VLIW（Very Long Instruction Word）构架而设计，芯片采用两级缓存的结构，能够支持一系列功能强大的外设。DM642拥有大量片上资源：64-bit 外部存储器接口、加强型DMA控制器、16/32位HPI接口、IIC总线、GPIO、多媒体卡控制器、USB、多通道音频接口、10/100Mbs以太网、管理数据输入输出模块等，是一款性能优越的多媒体处理器，是设计数字音视频处理系统的首选。
2.3主机接口HPI介绍
HPI（Host-Post Interface）接口是DSP与主机相连接的一个并行通信口，是构建主从式系统，实现主机与从机通信的重要接口。主机通过HPI可以访问DSP内全部的存储空间及地址空间映射的外设，进而控制DSP，实现数据交换。DM642的HPI接口有HPI16和HPI32两种工作方式，在HPI16的方式下，高16位数据端口HD[31:16]还可又用于PCI接口通信。
DM642的HPI接口信号线有：32条主机数据总线，在非复用模式下，数据总线只传输数据信号，而在复用模式下，还可用于地址信号的传输；HR/W_（_表示负逻辑有效）是HPI接口的读/写信号使能；HCS_、HDS1_、HDS2_是片选信号，三者在DSP的内部，经过一个逻辑门，作为数据的读/写控制逻辑；HRDY_是就绪信号，当输出为低电平，表示接口忙，反之，表示可以对接口进行操作；通过控制HRDY_，可以实现主机与DSP的握手通信；HINT_为DSP对主机的中断请求输出；HHWL用于在16位模式下识别高低半字；HAS_是地址选通信号；HCNTL0/1是HPI接口的功能选择位，HCNTL0/1的功能描述如表1。
表1 HCNTL0/1功能描述
| HCNTL[0:1] | 功能描述（复用模式下） |
| 00 | HPI控制寄存器（HPIC）读/写操作 |
| 01 | HPI地址寄存器（HPIA）读/写操作 |
| 10 | HPI数据寄存器（HPID）以自增方式读/写操作 |
| 11 | HPID读/写操作 HPI寄存器共占用了256KB的内存空间，对应的16进制地址范围是：0X01880000～0X018BFFFF。其中，HPIC的起始地址为0X01880000，HPIA写的起始地址0X01880004，HPIA读的起始地址为0X01880008，其他地址空间保留。在CPU对HPI进行读写操作时，必须正确的设置HPI寄存器。 3 接口设计 3.1 HPI接口读/写时序 读/写时序是实现计算机操作的重要一点，如果操作时序不相符，就会导致读/写数据出错，甚至是操作失败。所以，满足操作时序是实现计算机操作的先决条件之一。DM642的HPI接口操作时间为1.3ns～12ns或大约5个CPU时钟脉冲。S3C44B0X的最高时钟频率可达66MHz（约为15.2ns），由此可知DM642的HPI与S3C44B0X在读/写时序上的满足要求，接口通信可以实现。DM642的HPI32读/写时序如图1，设计接口时，必须遵守该时序。由时序图可知，控制HPI的读/写时序，通过控制HCNTL、HR/W_ 、HSTROBE_、HCS_以及HRDY_这几个信号端口就能实现。

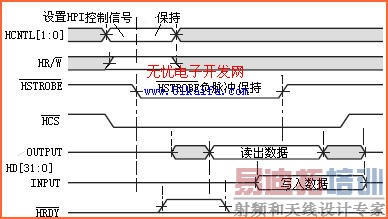

图1 HPI32的读/写时序图
图2 硬件接口方块电路图 作者：邓健志，程小辉 射频工程师养成培训教程套装，助您快速成为一名优秀射频工程师... 天线设计工程师培训课程套装，资深专家授课，让天线设计不再难...
