安森美半导体新的5 W交流-直流适配器GreenPoint?参考设计超越“能源之星”之恒流恒压

安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)推出用于恒流恒压(CCCV)手机充电器的5瓦(W)交流-直流(ac-dc)适配器GreenPoint^TM公开参考设计。这参考设计具有高电源工作效率和低待机能耗，超越美国"能源之星"(ENERGY STAR®)针对单输出ac-dc和ac-ac外置电源的1.1版本要求。这参考设计易于修改，也能用作无绳电话充电器的低功率、单输出电压适配器。

这参考设计解决方案的电源工作效率在120 Vac条件下达到70%，在230 Vac条件下达65%，超越"能源之星"对这两种输入条件下最低63.5%的能效标准。在待机模式，这解决方案在 120 Vac和240 Vac条件下分别仅消耗75毫瓦(mW)和90 mW的功率，均超越"能源之星"对这两种输入条件下0.5 W(即500 mW)功耗的要求。此外，这设计还符合美国联邦通信委员会(FCC)的Part 15 Level B电磁干扰(EMI)要求。

安森美半导体汽车和电源管理部高级副总裁兼总经理威廉思(Andy Williams)说："安森美半导体的5 W GreenPoint™参考设计扩充了我们的ac-dc适配器高能效解决方案的电源范畴。这公开参考设计仅是又一明证，彰显安森美半导体不断致力于帮助客户缩短设计周期，并使他们的电源设计符合全球不同的能效标准，并为世界各地的消费者提供更加绿色的电源技术解决方案。"

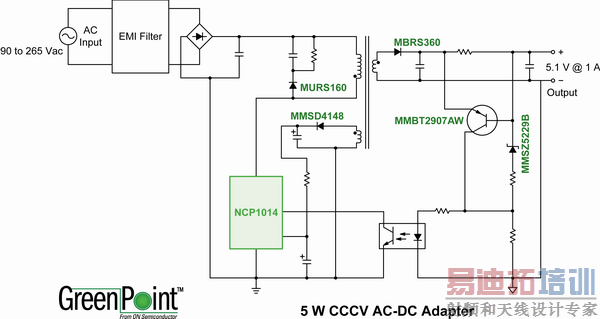

这5 W ac-dc适配器参考设计提供适配器的全部功能模块，利用安森美半导体的数款电源管理器件，并采用安森美半导体领先的分立元器件系列，实现了优异的能效性能。

参考设计中的关键产品包括：
• NCP1014：这单片开关稳压器集成了1个固定频率电流模式控制器和1个700 V MOSFET。这器件的功能特性包括软启动、频率抖动、短路保护、跳周期和最大峰值电流设定点。NCP1014采用PDIP-7封装的版本每1,000片的批量单价为0.41至0.43美元，而采用SOT-223封装的版本每4,000片的批量单价为0.43美元。

• MURS160：这1安培(A)、600 V超快整流器采用SMB封装，每2,500片的批量单价为0.20美元。

• MBRS360：这3 A、60 V肖特基整流器采用SMC封装，每2,500片的批量单价为0.33美元。

• MMSD4148：这100 V开关二极管采用SOD-123封装，每10,000片的批量单价为0.04美元。

• MMSZ5229B：这500 mW齐纳二极管采用SOD-123封装，每3,000片的批量单价为0.04美元。

• MMBT2907AW：这PNP晶体管采用TO-92封装，每5,000片的批量单价为0.08美元。

所有这些器件都符合RoHS指令要求，并以无铅封装供货。

安森美半导体提供这5 W ac-dc适配器参考设计的完整文档，包括参考设计描述、原理图、物料单(BOM)、Gerber文件和评估指导，可在www.onsemi.cn/greenpoint获得，同时还可获得相关行业信息和其它支持信息的链接。更多信息请联系蒋家亮(电邮：Kelvin.Tsiang@onsemi.com)。

关于GreenPoint™
GreenPoint™参考设计以现有技术建立符合新兴能源能效标准的可行性带来更高能效的系统设计，并定下了能效新基准指标，安森美半导体的GreenPoint™参考设计包括ATX、CRT TV 、LCD TV 电源， 及5 W、16 W、40 W、60 W、90 W和 200 W电源适配器，查看这些设计的文档，请访问www.onsemi.com.cn并以关键字"GreenPoint"搜寻。
