锂离子电池充电器扩流电路设计

录入：edatop.com 点击：

　小型便携式电子产品采用的锂离子电池或锂聚合物电池的容量较小，大部分在400～1000mAh范围内，与之配套的充电器的最大充电电流为450～1000mAh.由于电流不大，一般采用线性充电器。

　新型线性锂离子电池充电器功能齐全、性能良好、电路简单、占印制版面积小，价格低廉，整个充电器可以在产品中。若采用USB端口充电，使用十分方便。

　近年来，一些用电量稍大的便携式电子产品（如便携式DVD、矿灯、摄像机、便携式测量仪器、小型电动工具等）往往采用1500mAh到5400mAh容量的锂离子电池。若采用500～1000mA充电电流充电器充电，则充电时间太长。若按0.5C充电率来充3000mAh及5400mA时的电池时，其充电电池的容量要求为1500mA及2700mA.

　有人提出：能否在1A线性充电器电路中加一个扩流电路，使充电电流扩大到2～2.5A，解决3000～5400mAh容量锂离子电池的充电问题。如果扩流的充电器性能不错、电路简单、成本不高，这是个好主意。笔者就按这一思路设计一个扩流电路。这电路采用型号为CN3056的1A线性充电器为基础，另外加上扩流电路及控制电路组成。

CN3056简介

　CN3056组成的充电器按恒流、恒压模式充电，若充电电池电压<3V，则有小电流预充电模式；充电电流可设定，最大充电电流为1A；精电密度4.2V±1%、有热调节、欠压锁存及电池温度检测、超温保护及充电状态和温度超差指示功能；10引脚小尺寸DFN封装（3mm×3mm）。

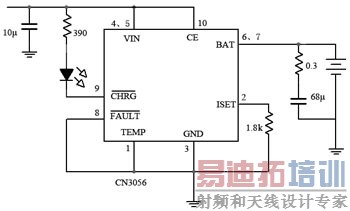

　若充电率在0.5～1C之间、电池的温度在0～45℃之间（室温充电），则CN3056充电器电路中可省去电池温度检测电路及电池超温指示电路（引脚TEMP及FAULT端接地），电路如图1所示。VIN是电源输入端、CE是使能端，（高电平有效）；RISET为充电电流ICH设定电阻，RISET（Ω）=1800（V）/ICH（A）；CHRG为充电状态信号输出端：充电时此端为高电平，LED亮；充电结束时此端为高阻抗，LED灭；电池未装入或接触不良，LED闪亮。VIN一般取4.5～5V，10μF及6.8μF为输入、输出电容，保证充电器稳定工作。

图1由CN3056构成的充电电路

电器扩流电路

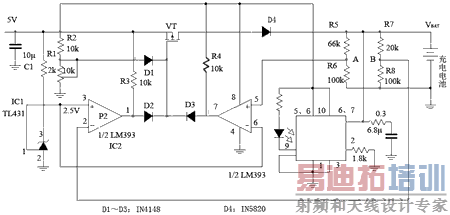

　　充电器扩流电路是在原充电器电路上加上扩流电路组成的。扩流电路由两部分组成：扩流部分及控制部分。采用CN3056充电器为基础，加上扩流部分及控制部分电路如图2所示。现分别介绍其工作原理。

图2充电器电路

1扩流部分电路

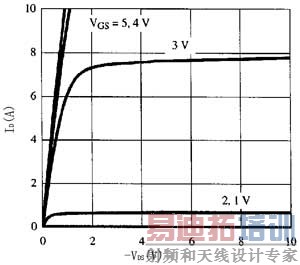

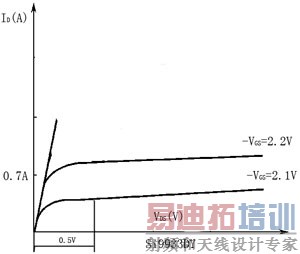

扩流部分电路如图3所示。它由P沟道功率MOSFET（VT）、R及RP组成的分压器、肖特基二极管D4组成。利用分压器调节P-MOSFET的-VGS大小，使获得所需扩流电流ID.P-MOSFET的输出特性（以Si9933DY为例）如图4所示。在-VGS=2.1V、VDS>0.5V时，其输出特性几乎是一水平直线；在不同的VDS时，ID是恒流。从图4也可以看出，在-VGS增加时，ID也相应增加．

图3括流部分电路

图4 P-MOSFET输出特性

2控制部分电路

　控制部分电路的目的是要保持原有的三阶段充电模式，在预充电阶段及恒压充电阶段不扩流，扩流仅在恒流阶段，如图5所示。

图5括流电路的电流表现

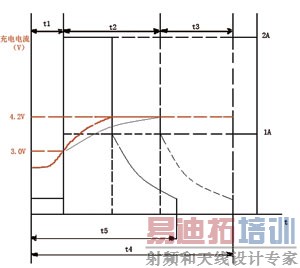

　　原充电器以1A电流充电，若扩流电流为1A，则在恒流充电阶段时充电电流为2A.图5中红线为充电电池电压特性、黑线为充电电流特性，实线为加扩流特性，虚线为未加扩流特性。从图5可看出：扩流的充电时间t5比不扩流的时间要短（图5中的时间坐标并未按比例画）；并且也可以看出：扩流仅在恒流充电阶段进行。

　　为保证扩流在电池电压3.0V开始，在电池电压4.15V时结束，控制电路设置了窗口比较器，在电池电压（VBAT）为3.0～4.15V之间控制P-MOSFET导通。在此窗口电压外，P-MOSFET截止。

[p]

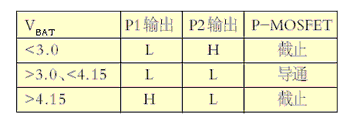

　在图2中，由R5、R6及R7、R8组成两个电压分压器（检测电池的电压VBAT），并分别将其检测的电压输入比较器P1及比较器P2组成的窗口比较器。R3、R4分别为P1及P2的上拉电阻，D2、D3为隔离二极管。充电电池电压VBAT与P1、P2的输出及P-MOSFET的工作状态如表1所示。

表1充电电池电压和P-MOSFET工作状态

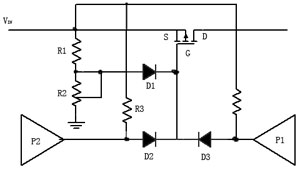

　　从图2可看出：P-MOSFET的-VGS电压是由R2、RP往D1提供的，则P-MOSFET在上电后应是一直导通的。现要求在电池电压（VBAT）小于3.0V及大于4.15V时P-MOSF ET要关断，则控制电路要在VBAT<3.0V及VBAT> 4.15V时，在P-MOSFET的栅极G上加上高电平，使其-VGS=0.7V，小于导通阈值电压-VGS（th），则P-MOSFET截止（关断）。现由P1、P2比较器及其他元器件组成窗口比较器实现了这一控制要求：无论是P1或P2输出高电平时，VIN通过R4或R3及D3或D2加在P-MOSFET的栅极上，迫使栅极电压为VIN=0.7V，则-VDS=0.7V而截止，满足了控制的要求（见图6）。图中，D1、D2、D3是隔离二极管，是正确控制必不可少的。

图6窗口比较器电路

P-MOSFET的功耗及散热

1扩流管P-MOSFET的功耗计算

　P-MOSFET在扩流时的功耗PD与输出电压VIN电池电压VBAT、肖特基二极管的正向压降VF及扩流电流ID有关，其计算公式如下：

PD=VIN-（VBAT+VF）×ID （1）

　其最大的功耗是在VIN（max）及VBAT（min）时，即在扩流开始时（VBAT=3V），则上式可写成：

PDmax=VIN（max）-（3V+VF）×ID （2）

　若VIN（max）=5.2V、在ID=1A时，VF=0.4V，则PDmax=1.8W.选择的P-MOSFET的最大允许功耗应大于计算出的最大功耗。

2 P-MOSFET的散热

　　贴片式功率MOSFET采用印制板的敷铜层来散热，即在设计印制板时要留出一定的散热面积。例如，采用DPAK封装的MTD2955E在计算出PDmax=1.75W时，需11mm2散热面积；若PDmax=3W时，需26mm2散热面积。若采用双面敷铜板（在上下层做一些金属化孔相互连接，利用空气流通），则其面积可减小。若散热不好，功率MOSFET的温度上升，ID的输出会随温度增加而上升。所以足够的散热是要重视的，最好是实验确定其合适散热面积，使ID稳定。

　这里还需要指出的是，不同封装的P-MOSFET，在同样的最大功耗时，其散热面积是不同的。例如采用SO-8封装的Si99XXDY系列P-MOSFET时，封装尺寸小、背面无金属散热垫，其散热面积要比用DPAK封装大得多。具体的散热面积由实验确定。

两种功率MOSFET

　这里介绍两种P-MOSFET：Si9933DY及MTD2955E.

1 Si9933DY及MTD2955E的主要参数

Si9933DY及MTD2955E的主要参数见表2.

2引脚排列

　　Si9933DY引脚排列如图7所示，MTD2955E引脚排列如图8所示。
