改进的音频放大器电路限制信号过大
录入：edatop.com 点击：
放大语音是一个艰难的挑战，其中最困难的一点就是提供足够的放大作用来确保每个说话声音很轻的人能够被听到，而又要为讲话大声的人允许充足的净空高度。如果放大作用太高，那么喧闹声或噪声会导致音频信号波形的削波，使输出信号难以理解且刺耳。

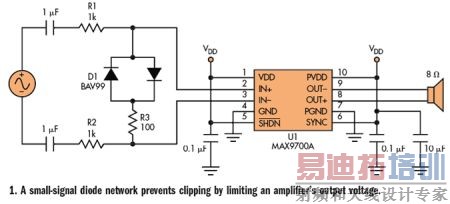

对这种困境的一种解决方法是以一个非线性传递函数来限制信号，通过在标准应用电路中增加一些元件来实现(图1)。当音频输入的正或负峰值超出其中一个紧接的二极管(D1)的导通电压时，对MAX9700A的D类音频功率放大器来说，二极管导通并削弱在信号振幅内的任何进一步的增加。电阻R1和R2增加串联阻抗用来防止音频源的过载。
 |

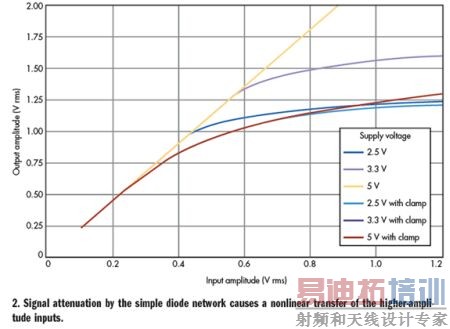

在正常运行期间，接踵而来的音频信号通过二极管网络并没有衰减，并且U1的高输入阻抗防止了更高源阻抗造成的衰减。随着输入振幅的增加，传递函数移位(图2)。
 |
正如你所看到的，输出为低级信号跟随输入。在高于输入级大约0.5V rms之上，电路增益减退。增益压缩是与峰值输出电压无关的，这点可由各种电源电压的响应说明。注意在3.3 -和5-V之间的输入有相同的响应并且因此被叠加。同样的，在2.5 -和3.3-V的输入显示由漂移极限造成的压缩，即使钳位不存在。
作者：John Guy
应用经理
Email address:John_Guy@maximhq.com
美信集成产品公司
