手机和数码相机中的背光和闪光灯电路

　　白光LED被广泛应用于手机、PDA和数码相机的液晶显示器背光照明。Torex公司拥有此类LED的应用控制解决方案——采用DC/DC转换器或电荷泵系统。本系列文章介绍使用LED背光照明所必需的亮度控制系统，以及采用白光LED作为相机闪光灯的应用实例。

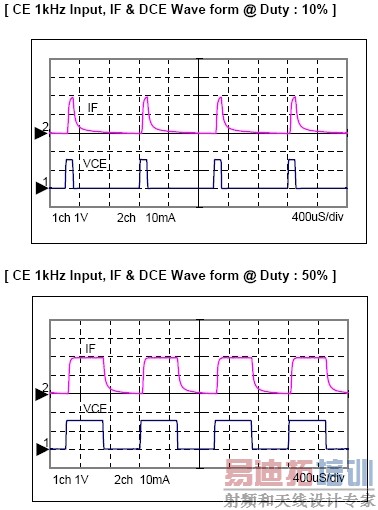

　　这个应用实例采用升压型DC/DC转换器XC9103系列，通过改变白光LED的照明时间可以控制亮度，利用输入到CE引脚的PWM信号可控制照明时间，通过提高或降低PWM信号的占空比可使白光LED变亮或变暗。输入到CE引脚的PWM信号频率在60HZ到100HZ之间可控。

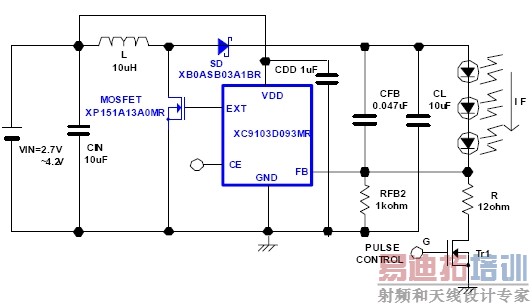

Tr1和一个电阻能瞬时增加通过白光LED的电流(IF)。此电路最适用于手机和数码相机的背光灯或闪光灯。当TR1导通时，通过白光LED的电流(IF) 瞬时增加，使白光LED变亮。当TR1截至时，白光LED恢复原始亮度，此时的亮度由反馈电阻2的阻值决定。

白光LED正向电流为

附注：正向脉冲电流的极限值可参看厂家的技术数据表。

本文来自特瑞仕半导体公司
