世健基于Pearl的LCD电视解决方案

"Pearl"系列芯片介绍

　　"Pearl"系列芯片是Pixelworks公司最新推出的高集成度芯片，代表芯片型号是PW338，它继承并发扬了Pixelworks系列芯片在图象质量上的完美表现，更高的集成度使得用该系列芯片开发的方案成本大大降低。该系列芯片主要特点是集成了：高速的10位ADC、3D视频解码器、X86的CPU，并采用双缩放控制器(Scaler)、运动自适应的去隔行扫描器(Deinterlacer)，HDMI解码器以及图象增强模块（PixelAMP）。此外，该系列芯片支持10位双点LVDS，可以点清晰度高达1080P的屏。 对于32寸以上的中高端市场以及对图像质量要求较苛刻的某些品牌的26寸以上市场， 基于Pearl平板电视解决方案是个不错的选择。

10位处理技术

　　目前，使用显示屏绝大部分是8位的，但随着技术的发展，10位的LCD电视显示屏已经开始流行。如果信号源是8位的模拟信号，经过8位的AD转换器，再经过8位处理(包括缩放、去隔行、GAMMA、亮度/对比度/饱和度等)，最终输出到8位的显示屏后，每经过一次处理就损失掉一些细节，实际得到的图像效果并不是8位的。因此，10位处理技术将是一个趋势。Pearl运用X86的10位处理技术，从信号源输入经过10位的模/数转换，之后内部处理各操作都采用10位处理技术，并且能够输出到10位的LVDS显示屏上。

图象增强处理

　　Pearl在Pixelwork原有的DNX图像处理技术之上加入新一代的图像增强模块（PixelAMP）, 该新的图像处理技术在2D Peaking, 图像5种色彩 (Red, Green, Blue, FTC, Yellow)方面又做了单独的提升.使得图像在清晰度,锐度,色彩真实度,色彩鲜艳度均优于同价位的方案.

　　Pearl 还在动态对比度(Dynamic Contrast Enhancement),动态黑白图像扩展(Black and White Level expansion) 做了改善,该技术根据图像的数字图像直方图(histogram)做直方图均衡化动态处理.从而提高图像在对比度.使得画面在透亮度,层次感上表现的很突出.

　　近期各大电视厂商相继推出了自己的新概念高清晰电视，这些新概念的电视都拥有一个强大的图象增强模块，这个模块大大地提升了图象质量，使其拥有更清晰的视觉效果。Pearl 在不需要额外增加成本的基础上就可以达到相同的效果.

其他特性

　　Pearl逐行处理采用先进的三维运动补偿算法，即电视机厂商宣称的五场三维自适应插补算法；集成了5区非线性缩放器(Scaler)、三维数字梳状滤波器；支持256色OSD菜单以及采用了自动肤色校正技术。

　　Pearl既保证了Pixelworks作为图象质量领航者的头衔，同时大大地提高了集成度，适应了市场成本压力的需求。此外，随着LCD屏价格的下降引起尺寸界定的变化，大尺寸电视将逐渐成为市场的主流，因此，高画质的电视解决方案也就成为市场追逐的目标。

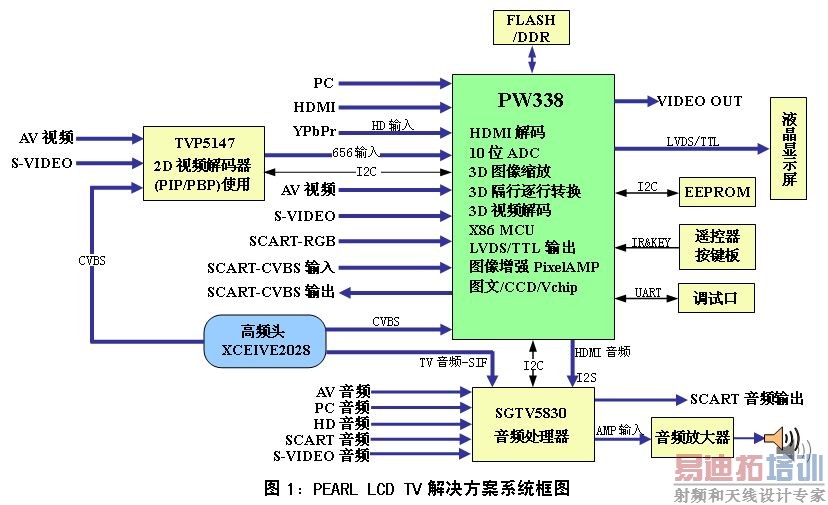

图1：PEARL LCD TV解决方案系统框图。

应用实例——TAHITI

　　TAHITI是世健公司以Pearl（PW338）为核，根据TV市场中、高、低端需求推出的一系列平板电视解决方案. 由于Pearl集成度很高，TAHITI 系列中最简单的方案仅仅是Pearl+音频处理器，这样就构成了一个简单完整的TV解决方案了。

　　TAHITI系列使用了带数字DSP处理器的硅TUNER(XC2028),它具有锁定信号快,画质清晰度高,支持全球电视制式的特点, 在此基础上, 该系列产品使用了世健独有的Channel Vista专利技术,使得用户能在多个窗口快速浏览多个TV频道。

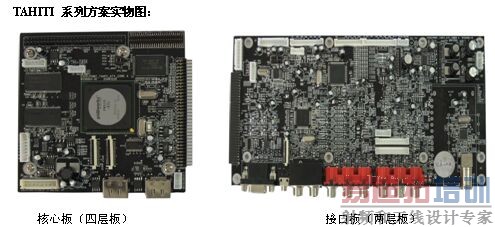

图2：TAHITI系列LCD TV主板图。

　　TAHITI 方案有核心板和接口板组成，双板设计的优势有：核心板采用四层板设计，而且做得很小，可以节约成本；接口板采用的是两层板设计，容易更改，所以客户只需要根据不同的需求快速地DIY接口板就可以适应市场需求。针对美国、欧洲以及亚太市场的不同需求，你只要稍稍改动一下接口板就可以实现这些市场的全部需求。

　　TAHITI 系列 根据Pearl的X86的10位处理技术和强大OSD 引擎,设计了一套具有独立风格的256色位图OSD,该OSD具有很强的动态效果.使得用户操作起来动感十足.

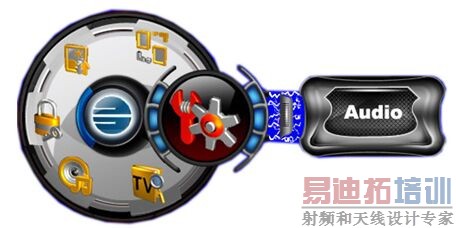

图3：TAHITI系列LCD TV主菜单图。

产品展望

　　随着视频领域的发展，新的技术与传统意义上的电视相融合，全新意义上的电视就此产生。如：数字电视、网络电视等等。但图象质量和成本将是电视两个永恒的话题。基于Pearl电视解决方案在低成本的基础上提供了一个良好画质的接口，我们只需增加一个新技术模块（如：数字模块、网络模块、读卡器等等），就可以快速地构建一个全新意义上的电视解决方案。

作者：孔益强、曾剑勇
世健国际贸易(深圳)有限公司
