μP控制的Si9731型电池充电器的原理应用

录入:edatop.com    点击:

1 Si9731的主要特点

  Si9731型电池充电器是一种单片IC,可在系统处理器控制下对3节NiCd/NiMH电池或1节锂离子电池进行脉冲充电。该IC内部的低导通电阻(RSD(CON))的MOSFET可在系统处理器施加的脉冲信号下,通过变化的占空比实现导通和关断,因而在大电流脉冲充电时具有非常小的热耗散。Si9731同时还提供涓流充电模式,可在电池被充到足够高的电压时唤醒处理器以进行充电处理和控制。 Si9731内含精密电压参考和误差放大器,因此,也能为锂离子电池提供恒压(CV)充电。

Si9731的主要特点如下:

可对单节锂离子电池或1-3节NiCd/NiMH电池进行脉冲充电; 集成有MOSFET,可在截止模式实现双向反向电流阻塞(blocking); 具有PWM控制快速充电模式和低电流涓流充电模式; 通过引脚可选4.1V或4.2V的锂离子电池充电终止限制; 具有过热、过压和外部关断模式,在关断状态,电池与外部电源完全隔离; 充电器的输入、输出ESD保护可4kV; 采用16引脚TSSOP封装,工作温度范围为-40℃~85℃;

Si9731的主要应用领域是蜂窝电话电池充电器和个人数字助理(PDA)中的电源充电等。

2 内部结构和引脚功能

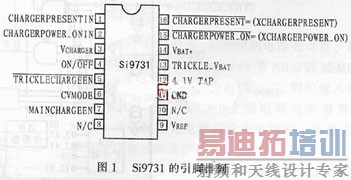

Si9731的引脚排列如图1所示,图2为其内部结构框图及部分外部元件连接方式。其引脚功能如表1所列。



表1 Si9731引脚功能

引 脚  名称  功 能
1 CHARGERPRESENTIN CHARGERPRESENT (开路漏极)输出的(充电器出现)逻辑输入
2 CHARGERPOWER-ONIN CHARGERPOWER-ONIN (开路漏极)输出的(充电器加电)逻辑输入
3  VCHARGER 3~12V的外部充电器(输入)电压。
4 ON/OFF 主机关闭脚  该脚为低电平,充电器关闭,静态电流低于是μA
5 TRICKLECHARGEEN 选择该脚为高电平,涓流充电失能
6 CVMODE 当MAINCHARGEEN 脚为高电平时,一个逻辑高电平能使误差放大器线性驱动MOSFET(Q1)
7 MAINCHAREEEN 在该脚上的一个外部PWM信号控制快速充电MOSFET(Q1)的开/关占空因数
8 N/C 该脚不连接外部电路
9 VERF 内部1.3V的精密带隙参考电压,该脚不施加负载
10 N/C 该脚不连接外部电路
11 GND 低阻抗系统地
12 4.1V-TAP 连接该脚至VBAT+,在恒压模式4.1V充电终止
13 TRICKLE-VBAT 连接在该脚与至VBAT+之间的电阻限制涓流充电电流
14 VBAT+ 充电器输出 连接电池正端
15 CHARGERPOWER-ON (Q4)开路漏极输出
16 CHARGERPRESENT (Q3)开路漏极输出

3 Si9731的充电过程

3.1 涓流充电

  充电通路可由Si9731内部的Q1和Q2N沟道MOSFET组成。当电池电压太低、主处理器不能驱动Si9731的7脚和5脚时,Q1截止,以防止快速充电。此时,由于Q2导通,电路可以获得从外部电源VCHARGRE(3脚)到电池的涓流充电通路。涓流充电电流主要由外部电流限制电阻器Rext设定.

公式如下:

ITRICKLE≈(VCHARGER-VBAT+)/Rext

  当电池电压充至3.4V的最低电池工作电压时,内部锁存器被触发,15脚的输出将唤醒处理器并使5脚为高电平,其后电路将终止涓流充电并进入快速充电阶段。

3.2 快速充电

  用微处理器通过Si9731脚7的控制输入来对电池进行脉冲充电,并通过低导通电阻的Q1(MOSFET)来完成快速充电。处理器通过系统A/D转换器来监视电池电压,并通过改变脉冲充电占空比来维护快速充电。由于脉冲充电具有较短的导通时间和较长的截止时间,因而可承受足够大的充电电流。

  当对NiCd或NiMH电池充电时,处理器通过感测VBAT+输出上的△V或dc/dt,或通过监视电池温度变化(△T)来结束快速充电模式。

  锂离子电池的充电终止电压为4.1V或4.2V,当4.1V_TAP脚悬空时,可选择4.2V的充电终止电压。而将4.1V_TAP与VBAT+脚连接在一起时,VBAT+的终止电压是4.1V。当电池电压达到4.1V或4.2V的充电终止电压时,Si9731的CVMODE脚保持高电平,充电器进行恒压充电模式。在该充电模式下,电路认可的充电(OTC)信号输出为高电平,与反馈电阻器(RFB1、RFB2和RFB3)串联的Q5导通(接地),为内部误差放大器(E/A)提供反馈电压,并与同相输入端上1.3V的参考电压相比较。E/A产生的输出驱动Q1,使VBAT+保持在充电压上。

3.3 认充电OTC(OK th charge)信号与控制逻辑

  Si9731含有使涓流充电模式和快速充电模式工作的默认充电(OTC)信号。为了能对电池充电,OTC信号必须保持在逻辑高电平上。为此,应当满足以下:

(1)电池电压低于5V;

(2)充电器输入电压VCHARGER高于2.6V但低于12.8V;

(3)当Si9731 7脚(MAINCHARGEEN)为低电平时,电压VCHARGER>VBAT+40mV。如果7脚为高电平,则VCHARGER>VBAT-40mV;

(4)ON/OFF脚为逻辑高电平。

  利用一个加法器可驱动充电回路晶体管Q1,其驱动信号是一个数字信号与误差放大顺输出信号的组合,它们之间的关系如表2所列。

表2 Q1驱动信号之间关系

Q1驱动数字信号 误差放大器输出 Q1驱动电平
L L L(完全截止)
L 居间 居间(线性模式)
H L H(完全导通)
H H ×

3.4 保护

(1)过压检测

当输入到Si9731脚3上的电压VCHARGER大于12.8V时,内部过压检测器将关断Q1、Q2和Q5,以终止充电。

(2)热关闭

Si9731内置热保护电路,一旦芯片结温超过130℃,电路将终止充电。而当结温降至120℃以下时,充电恢复。

(3)通过外部关断

  在Si9731 的ON/OFF脚施加一个不超过0.4V的电压时,电路进入关断模式,此时电路仅消耗不到0.1μA的静态电流。若在ON/OFF脚施加1.5~12V的电压,电路将被使能。为使Si9731总是保持使能状态,可将ON/OFF脚连接到VCHARGER脚。当Si9731使能时,电池电压检测电路从 VBAT消耗的电流约为25μA。

4 结束语

  Si9731是一种由μP控制的电池充电器,该电路可对单节锂离子电池或1~3节NiCd或MiMH电池进行脉冲充电。Si9731的VCAHRGER脚的输入电压范围为4.5~12V,可由墙上的电源适配器提供。Si9731具有快速充电和涓流充电两种工作模式,并具有过压和过热保护功能。
