LCD背光及对比度调节应用方案(-24V应用方案)

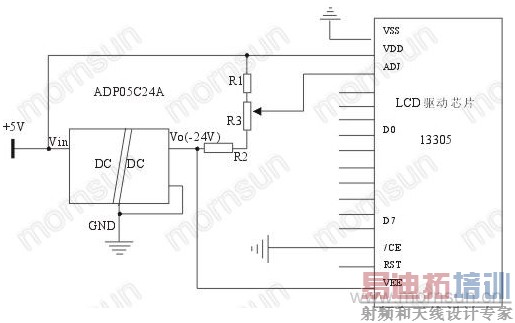

1、此应用电路以DC/DC电源模块给LCD背光电源及对比度调节供电为例，LCD芯片的工作电压为5V，LCD背光电源及对比度调节采用-24V供电，以达到给LCD液晶显示供电及调节亮度的目的；

2、用DC-DC电源模块可有效为LCD液晶模块提供提供一个稳定的、可靠的工作电压。

3、图中的分压电阻及电位器R1、R2、R3可根据不同的需要而进行选择，以使显示屏达到最适合人眼的视觉效果。

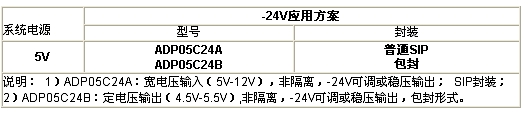

二．DC-DC电源模块选型表

三.注意事项

1．以上方案是以LCD芯片不自带背光电源而做出的应用电路，如LCD芯片有自带背光电源，即需要应用ADP05C24A直接进行对比调节即可；

2．为了进一步降低系统功耗，请尽量选择低功耗的元器件。

3．若有特殊要求,请直接联系.技术咨询热线:Tel:020-38601850，网址http://www.mornsun.cn；E-mail: @mornsun.cn">sales@mornsun.cn

本文来自广州金升阳科技有限公司
