MAX6877电源跟踪/排序器用户指南

录入:edatop.com    点击:
MAX6877概述 可对三路电源电压进行跟踪或排序 带有可调节摆率的闭环跟踪控制 电阻分压器调节门限 电容可调摆率和延时 故障告警输出和电源就绪输出

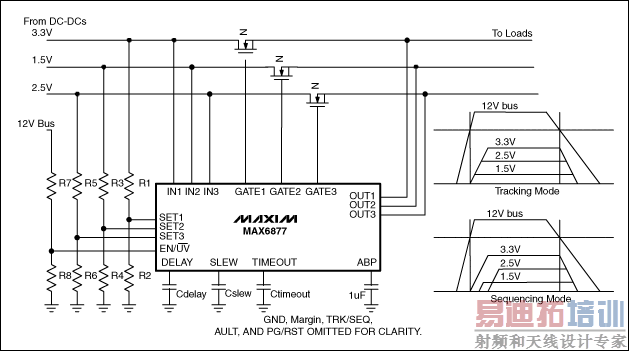

Figure 1. The basic circuit for the MAX6877.

图1. MAX6877基本电路

概述

  MAX6877电压跟踪/排序器可对三路电源电压进行跟踪或排序。通过/TRACK/SEQ引脚选择跟踪或排序功能。该器件可跟踪或排序三路电源电压,但不能同时进行跟踪和排序。EN/UV置高且所有三路输入电压超出各自门限时开始上电。图1所示电路中,EN/UV连接至12V总线,总线超出门限时该电路开启,并且在低于其门限时关断。

  按照图1设计MAX6877时,须遵循以下步骤:

设置IN1、IN2和IN3的欠压门限。输入电压超出这些门限时才开始上电过程。通过选择电阻分压器,按照下面公式设置IN1的欠压门限(对于IN2或IN3欠压门限的设置,分别将R1替换成R3或R5;将R2替换R4或R6即可)。

Equation 1

使用下式设置EN/UV门限。EN/UV还能用作逻辑电平输入控制上电过程。如果不用,将EN/UV连接至ABP引脚。

Equation 2

设置电源电压摆率(摆率对应于OUT1、OUT2和OUT3输出的上升和下降斜率)。通过下式选择电容CSLEW

Equation 3

其中,CSLEW单位是法拉,SR单位是V/s。CSLEW范围必须满足:100pF < CSLEW < 1nF。

仅工作在排序模式下时,电源电压按一定顺序上电,对应的延迟时间由电容CDELAY决定,根据下式计算:

Equation 4

其中,CDELAY单位是法拉,tDELAY单位是秒。tDELAY还是所有门限超出门限值时启动排序或跟踪功能的延迟时间。tDELAY为200µs (默认值)时,可去掉CDELAY

为每通道选择MOSFET,确保MAX6877栅极驱动电路能够驱动MOSFET的栅极电容。

  将第一个器件的上电就绪输出连接至下一个器件的使能输入(EN/UV),可使多个MAX6877级联。更多信息请参考数据资料。
