5款常用电子管前级线路各有不同音效(上)

　　本期向读者介绍并比较多款电子管前级线路，以分享—下各款音效，供大家参考，以便选择试制，期望能抛砖引玉，吸引更多读者制作电子管机，特别是前级，因较易制作及回报率高，这当然不是指能制作成什么伟大经典前级，但最少也能一尝制作乐趣。不过，读者特别是土炮友如能自行阅读一些电子管机理论，定可事半功倍。以下介绍的前级由最简单的结构开始：6DJ8一级共阴极放大、6SN7 SRPP、6DJ8SRPP加buffer、6SN7两级放大加负反馈、12AX7及12AU7电子管组成加whitecathodefollower的和田茂氏线路。

　　6DJ8或6922电子管原本是生产作为高频VHF放大，用cascode放大线路，Glass Audio便有两篇文章讨论过此电子管的优劣。其一作者以测量数款6DJ8的特性数据，证明该电子管各方面表现都不理想，即使说它互导率高，如12，500mlcrohms，也只在屏流偏置於15mA时，但一般音频放大电路只偏置於1-3mA，於1.5mA时，互导率只为780microhms，故他表示只会使用此电子管於高偏流的cathodefollower线路上。另一位作者表示应测试更多牌子的电子管才可作定论，因市面上出售冒牌电子管多的是。不过，笔者认为读者可放心，因现代很多名厂电子管机如Sonic Fi'on-tiers、Audio Research、Marantz及近期的Canary及国产金牛牌前级（两者线路相同）均使用该电子管，可见该电子管声效自有其可取之处。

5款前级线路

6DJ8一级共阴极放大线路

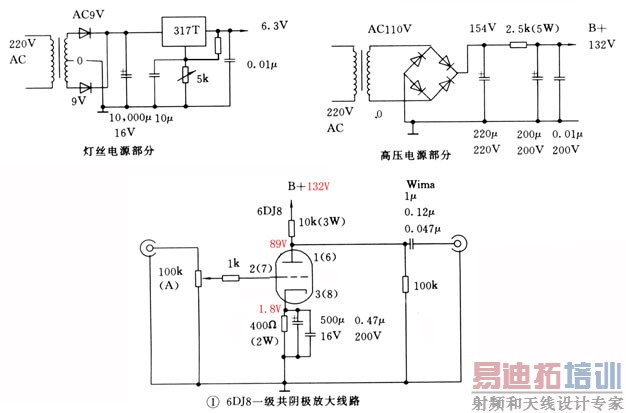

　　第一款介绍为1/2 6DJ8电子管作一级共阴极放大，见图①。由於是实验关系，只求了解各线路的特性及优缺点，也为求简单易制成功，除此机外，全不设稳压线路，特别是高压，相信在一般聆听环境，区别不会太显著，当然是设稳压电路更好。零件方面，除交连电容用较佳品种如VitaminQ、Rel Cap、Wima外；电阻除了6DJ8SRPP用东京光音外，其他均用0.5元一只货色；整流管用Mur1100E；电源变压器分别高低压各用一只，每只约10到20元，效果也算好。另外，以下各比试结论均只以300B单端电子管后级及KEF IS 3／5A为配搭器材，结论当然有其局限性。本线路简单易制，不失为初学者入门之选，成功率极高，也可尝试校声乐趣，即改变输出电容数值，改变负载电阻数值或加设负反馈等。交连电容牌子方面，曾以300B后级最后交连至强放电子管的位置作试听，试用了Mitppmfx、RelCappp、Kimber及Vitamin Q，结果是Mit音质细微通透，但却欠了动态；Rel Cap声厚而有力；Kimber音色通透高贵；SpragueVita-rain Q则醇厚顺滑兼备，泛音丰富，而动态也最好，表现最全面。笔者喜用一些旧的Vitamin0，因不用煲而数值也十分准确。音效方面，此机背景 聆静，音质通透，分析力高，全频表现算平均，力度及控制力一般，但却少了厚度及顺滑音色，声底偏向干及清。曾试用1.8mA及4.5mA作偏流，高偏流时声音较细致。笔者未试过加入负反馈，读者可自行尝试，听声选择合乎自己的音色。要注意反馈电阻要接到栅极而不是阴极，因一级共阴极放大输出波形是反相的，如接人阴极，便会使阴极电位下降，相对地是栅极电位提高了而形成正反馈，这区别於两极共阴极放大电路把反馈电阻接回第一级阴极。

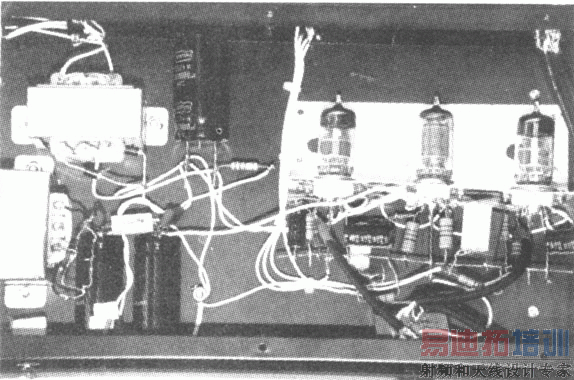

6DJ8一级共阴极放大，输出电容并了多只 Wima 电容

6SN7 SRPP线路

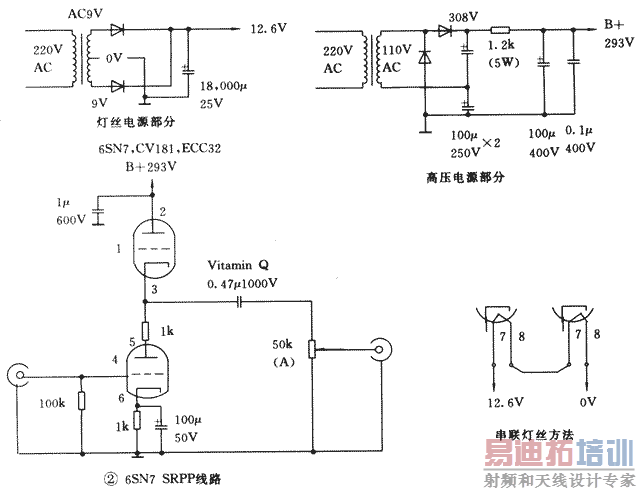

　　第二款是6SN7SRPP线路，相信不少读者试制过此线路，见图②。名为分路调节推挽线（Shunt regulated push-pull），一般人相信该线路有下列优点：失真率低、线性度优良、放大率高、过荷量宽及输出阻抗低等。原理是下级电子管为共阴极，其增益取决於屏极阻抗，大部分发生於上级电子管身上，上级电子管为一恒流源，作为下级电子管的有源负载，另外，也作为一阴极跟随器，信号由下级电子管屏极输送至上级电子管栅极。R1及R2均为同值。但上级电子管绝对不是能达到百分百的恒流目的，故后期有Mufollower线路的发明，日后再与读者讨论。无论如何，此机也极易制作成功，但笔者却有一点保留，只觉此线路没有特殊地方，通透感、顺滑及力度均一般。虽然力度、厚度及音乐感均比一级6DJ8好，但笔者仍取6DJ8一级线路。

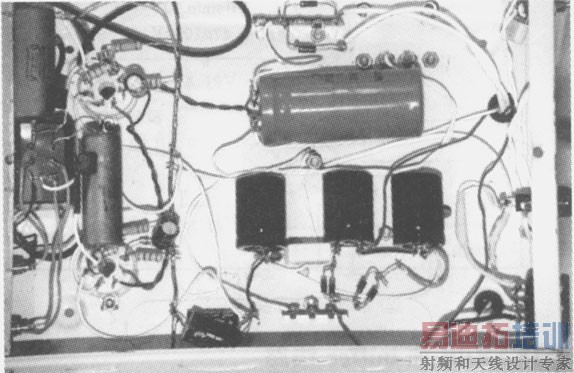

6SN7 SRPP输出电容用Vitamin Q 0.22μ1000V并Wima Black Box 0.01μ

6DJ8 SRPP 加bufier线路

　　第三款是6DJ8SRPP加buffer，buffer电子管可用6DJ8、6922、6FQ7、12AU7、12AX7，线路见图③。它是近期Canary及金牛牌—，款前级的线路，此线路比一级的6DJ8顺滑厂也清爽了，控制力好了，声底也厚了一点，过荷量十分充裕。确实比一级的线路更为优越，相信也比单用6DJ8作SRPP不加buffer的线路更佳。但要提的是buffer电子管需用12AU7，因它能调和6DJ8的晶体管音效特性，也保持爽朗清醇的音色，有点似XLO线的音效。笔者以自己的制品换上RCA l2AU7 做buffer与Canary机buffer换上Amperex金脚6922作比较（原是用6FQ7），始终仍以12AU7作buffer较正。如拥有Canary前级的朋友，只要改—厂中间电子管座灯丝的供电接脚，即4、5脚短接后接正电，9脚接负电，其他零件不用换，便可换上12AU7电子管。另外，笔者也曾试用了两对（并接）被称是人间妙品的整流子C25P40F／FR，此对整流子可作为晶体管后级用，规格为25A 400V.这次试音用一对Forte lA后级作Bi-amp及Reference3A Baccarat喇叭，用一对后最明显是低音更为有力，音乐器件分隔度清楚，声底爽朗了；用两对后，分隔度则更上一层楼。笔者也曾阅读过上一级电子管用1／2 6DJ8、下一级电子管1／2 12AU7及另一上下两级均用12AU7的SRPP线路，不知效果如何。回过头来再说此机，音效有晶体管机的爽朗明快，也具有点电子管机的柔顺音质，分析力佳，如听惯了Marantz 7的声音，定有耳目一新的感觉，或许会爱上它。笔者却较为贪心，认为发烧友最好是鱼与熊掌兼得之。

6DJ8 SRPP with buffer（12AU7）：左右电子管为Philips 6922，中间电子管为RCA 12AU7，输出电容Rel Cap 0.22μ并Wima 0.22μ
