制作用TDA7250驱动的100W功放

　　在自制功放电路时，最头痛的问题莫过于差分电路的晶体管配对和调零漂，一个不小心还把功放管给冲了……现在好了可以试一试TDA7250。

　　TDA7250为SGS-THOMSON公司出品的一款功放驱动IC，它的特性如下：
　　·外围电路简单，制作方便；
　　·支持电压范围宽：2V-90V（±10V-±45V）；
　　·具有不需要温度补偿的零漂控制电路；
　　·功率晶体管过流保护；
　　·静噪/待机功能；
　　·耗电量少；
　　·低谐波失真：PO=40W、fo=1KHz时谐波失真=0.004%
　　·输出功率60W/8Ω、100W/4Ω。

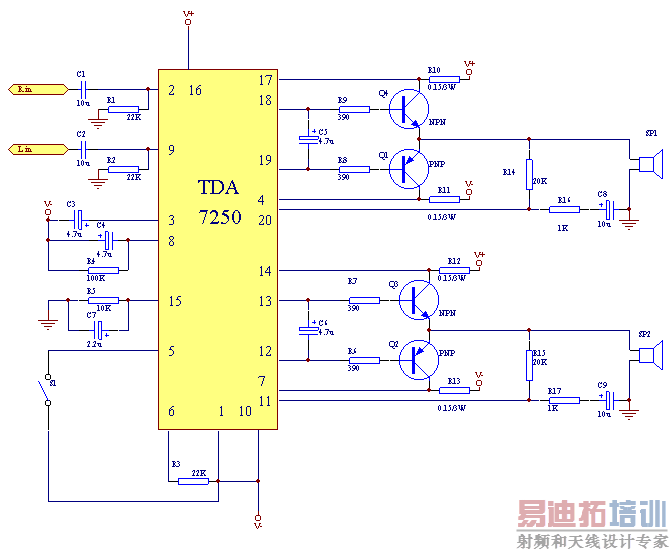

以下是应用电路图：

　　从以上电路可以看出TDA7250的过流保护原理是检测电阻R11、R12、R13、R14的电压。当晶体管的过流时，根据U=I·R，得出电阻的端电压随之增加，到达一定的电压后，TDA7250就将晶体管基极的电压置零，从而达到晶体管过流保护的作用。电阻R14、R15、R16、R17为负反馈回路，整个电路的增益由R14、R15和R16、R17的比值决定，公式GV=1+R14/R16或者GV=1+R15/R17。

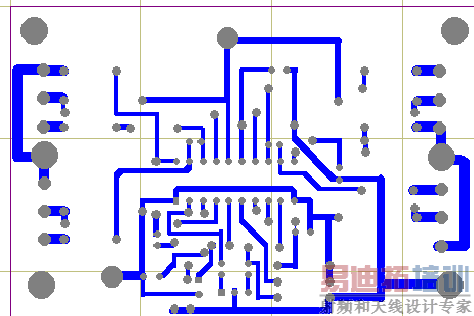

　　以下分别是PCB图、元件排列图和送PCB板厂加工的PCB图。

　　以上电路对于发烧友来说，还有一个用途：比较不同的功率管的差别。正好我手头有MJ11032/11033、MJ11015/11016、 2SC3055/2955、2SC4278/A1633、2SB522/D522、TIP142/147等对管，于是逐一接上一试。音箱为飞达的12寸箱。结果如下：

　　最先听的是MJ11032/11033，此对管高音通透、明亮，中音圆润饱满、唇齿音清晰可闻，低音更是强劲有力，富有弹性，听过它的低音后，觉得其它对管的低音都差些，特别是2SC3055/2955和TIP142/147更是索然无味；MJ11015/11016在高、中、低音上比 MJ11032/11033都差些，特别是在低音的力度和高音的泛音；2SB522/D522的音色比较纯正，低音量感比MJ11015/11016还要差，但是在高音的泛音上比较MJ11015/11016好；2SC4278/A1633整体跟2SB522/D522差不多，高音好象比 2SB522/D522还要好；而2SC3055/2955和TIP142/147就觉得很差，不知道是否买的是正品。

　　以上是我个人的耳朵和心理的感觉，仅作参考。
