如何处理layout器件管脚数比logic中多的问题

录入:edatop.com    点击:
如何处理layout器件管脚数比logic中多的问题?三段稳压器在logic中只有三个管脚,而在pcb中增加了散热器的固定脚,变成了5个。导入网络表示提示错误。

同意二楼的说法。

二楼三楼的还有没更好的方案啊?

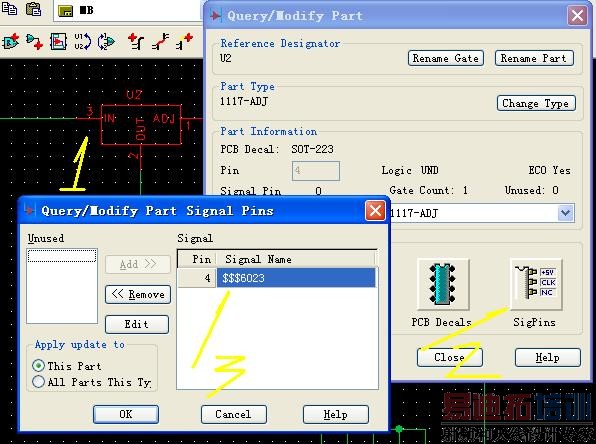

首先:在原理图中把PCB的封装联系起来,按下图那样把不用的脚放在筐内,设置一下就好了。下图是一个原理图封装为三个脚,pcb封装四个脚的稳压IC的处理方式

大家努力,楼会更高!人会更充实!
