求助:封装问题,请指教急谢谢

录入:edatop.com    点击:

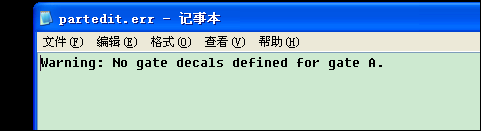

在做封装保存的时候最后会出现这个

,不知道哪里出错了,在layout的时候领库的时候会出现这个

请高手帮忙,急!谢谢

门封装问题

请问高手怎么解决,我也曾遇到过这样的问题

请高手指教一下具体改怎么做谢谢

应该是在作元件时没有为该元件提供在电路图中的显示符号(Decal)。可以在Part Editor中打开该元件,选择Edit--Part Type Editor,然后选择Gates标签,可以看到为每个Gate分配的CAE Decal,如果没有分配,就需要将库中的添加到表中或自己画一个。
