PADS里面为什么过孔不容易和焊盘在一条线上

我也是新手，也碰到了这个问题，在这顶一下！

你在移动元件的时候就把格点设置为 与走线时的格点相同,那样就可以对齐了.

受教了

长见识了。

移动元件的怎么设置grid,是display grid吗？

移动元件用的是design grid

这个很容易想到的。
实际上因为元件的引脚间距有的是公制（如0.65mm），有的是英制（如50mil)，设一个统一的grid是不能保证焊盘都在grid上的。
我们移动元件只能保证所有元件的参考点（元件的origin)在 grid上，让所有焊盘在 grid上是不可能的。
也就是说，从某一个焊盘上平行布线，再打过孔，就不能保证过孔能对准track。
我想不太可能一边布线，一边调整原点和grid吧。
继续顶。
大家来讨论

我这一贴是想把这个贴子顶起来而已

顶回去

把过孔格点关掉打孔的时候自然就和焊盘对齐了

在这里改一下试试应该可以

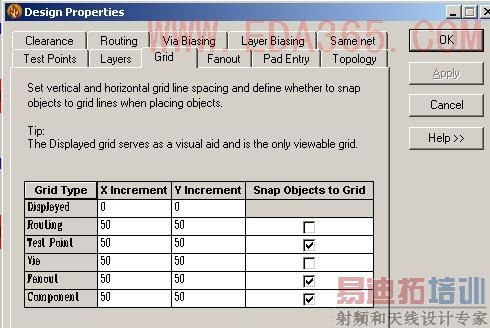

view->properties->grid中过孔的设置改小些

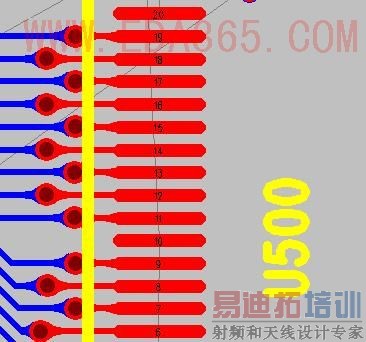

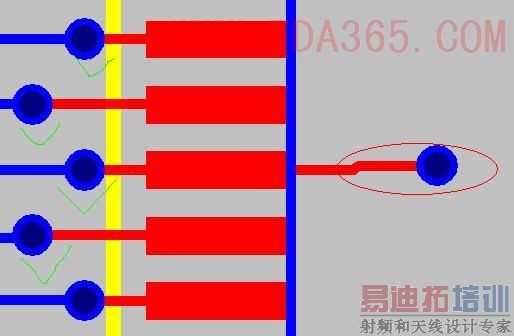

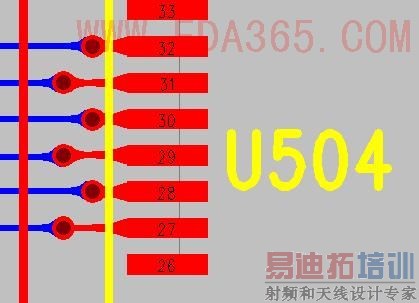

是这里吗？原来的电路图里，过孔在横向平行于焊盘，纵向上过孔Y坐标一致。
如果不设grid，可以做到过孔在横向平行于焊盘，可是要自己对准，比较难。纵向上Y坐标一致几乎不可能。
如果设了grid，就做不到过孔横向平行于焊盘
到底要怎么设才行？
能不能说得详细一些？
谢谢

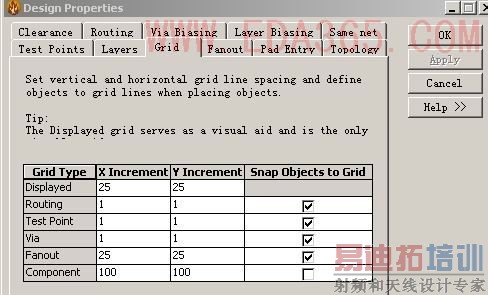

我是这样设的,还好用哦,你也试试
.

得，各位大虾们：我试了试效果不明显。
现在我把这个电路图传上来，请有功夫有兴趣的大虾们练练手，是骡子是马拉出来遛遛。
无奖竞赛



DIP.rar
说明一下。
两个芯片的焊盘间距一个是公制（0.65mm)，一个是英制(20mil），所以grid设成1mil一定不行（没办法保证焊盘和过孔平行）。
如果是布线过程中不断修改grid的单位和大小显然是一个比较笨的办法。
效率和美观是要兼顾的。
如果只是为了美观，关掉grid，一点点的去对去调当然可以，不过这样可能会加许多班，太慢。不是我们探讨这个问题的初衷。
如果大家实践的结果是没办法，也不怪我们。只能怪pads这个东东比较笨罢了。呵呵
