{求助}如何在PADS Layout里全局编辑线宽
这个不难
但是记得线宽改细容易改宽难
细了不影响安全间距
粗了就不一定了

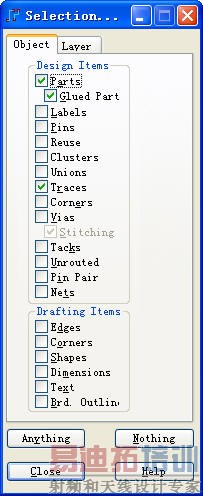

【1】设置过滤器
【2】设置走线宽度

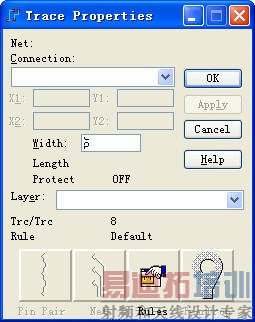

【3】ctrl+a全选,编辑属性
即可达到目标
过滤器里面记得只留下一个走线选择即可
这样好象是把全部的走线改了线宽,而不是只把0.2mm的线改为0.4mm,好象在pads中没有这个功能吧,只听说改net线宽的.
原帖由 shandianleo 于 2008-3-22 12:07 发表 但是你要记住 改粗的线宽可能会存在安全间距冲突的哦 这个你可以自己想想 我的意思是建议最好是大改小方便 支持下,youyou 用这个很有经验,呵呵 多谢各位的回复! 我这样操作是可行的哦 我在规则中所设定的最大线宽为3MM,DRC且在关闭状态,按照5楼youyou058的方法还是不行,并出现“找到不字样的对话框”,如下图所示, 另我用的是PADS2007版本。 再看看我的贴图与你的图的区别: 还是没成功! 选择线宽后直接OK就选中了你所有宽度为0。2MM的走线了,然后CTRL+Q就可以更改这些线的线宽了 试了下可以
除非你的线间距非常大 足够
你要小改大就要多留意了
按照5楼的方法,操作试了一下好像不行!
其待回复 !
只是我一般不这样把线宽改大,就如书呆子所说,可能会引起很多DRC报错
还请youyou058图文并茂的详述一下供大家参阅互进!
正确的应该是在LINE TYPE栏选择TRACE,在LINE WIDTH栏选择线宽即你要的0。2,如果这一栏没有0。2,说明你的PCB中没有0。2MM的走线。而你的贴图中VALUE栏一定是手动输入的线宽吧,那里不应该输入线宽,而是显示LINE TYPE栏你选择的内容,如我的图是TRACE。明白了吗?
我到了如下图所示后具体再怎么操作请详述:
