双向放大器

录入：edatop.com 点击：

许多不同应用的实现都是由于双向放大器的使用，也就是说双向放大器可以处理一条通路上相对方向的信号。例如，远程工业通信用这种系统在一条通路上发送全双工信号。

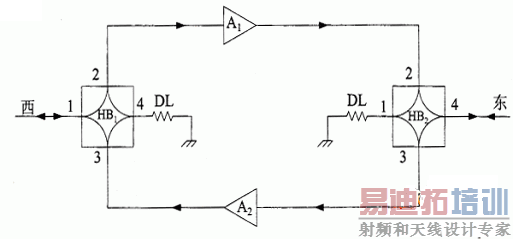

　　类似地，两路电视电缆系统（例如调制解调器电缆）需要两路放大器。图显示了混合耦合器是如何实现这种双向放大器功能的。在一些远程通信教科书中，双向分别叫做"东"和"西"，所以这种放大器有时候也叫做东西（E-W）放大器。平常这种电路叫做转发器。

　　如图所示的双向东一西放大器，放大器A，将由西向东的信号放大。同时，放大器AL，将由东向西的信号放大。在每一例子中，放大器通过相对的端口连接在混合器HB1和HB2上，这样它们就不会互相干扰。否则，将两个放大器按照输入一输出－输入一输出的方式连接，就要有大量破坏性的反馈，出现灾难性的结果。
