非对称纯后级功率放大器的电路设计

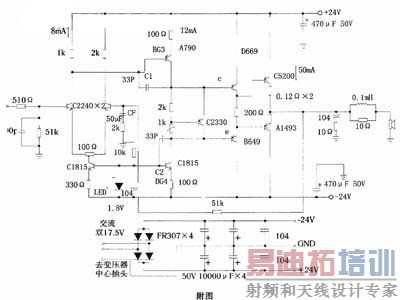

晶体管功放由于一般不需使用输出变压器，成本较低，所以比较适合音乐爱好者自制。其中，纯甲类放大器不存在交越失真，音色温暖、耐听，深受发烧友的喜爱；但甲类功率放大器特点也包括静态功耗大、发热量大，对元器件制作工艺要求高，尤其对电源变压器的要求很高，否则听感甚至比不上高偏流甲乙类功放。为了尽量解决好上述问题，设计了如附图的电路，实际使用效果良好，该电路的特点是：

　　（1）非对称形式，可有效防止偶次谐波削弱；

　　（2）除大功率扩流管外，前级各电路均工作于单端甲类状态，不存在交越失真；

　　（3）电路简洁，元件少，便于制作PCB板，能耗、成本低；

　　（4）由实际试听，认真选取了各元件型号、参数，确保了可靠性，出声水平很好。

　　该电路主要由三部分组成：

　　电容器，由于C2330集电极与发射极之间的电压Uce（即推动管的静态偏置电压），通过1kΩ的可调电阻调整，且可较好的保持定值，则e点的电压将以低于c点Uce的形式随c点变化，所以不必担心放大后的波形正负半周不对称，利用数字储示波器，可观察到波形对称良好。

　　关于东芝的C5200/A1943对管，音响文章介绍较多，不作赘述。在此谈一下该对管的静态工作点，静态工作电流定为50mA，实际调试中发现该电流在50mA~300mA间变化，对提升音质无太大的作用，当然在低于30mA时，放大器声音变得单薄，分析力下降。整机的电压放大倍数为：=26.5（28.465dB）

　　电路采用电压负反馈，有文献指出电流负反馈听感优于电压负反馈的线路，其实电压负反馈功放也很有特色。本线路没有采用直流伺服技术稳定中点电位，仍保留了负反馈接地电容，从而Cf将影响到线路的音色，该电容采用了ELNA音频专用100μF电容反向串联获得。

　　1、电源部分

　　变压器容量建议在200W以上，利用快速恢复二级管FR307进行整流，实际使用中，仅利用一对10000μF滤波电容，音箱中就已经干净，增大滤波电容的容量有利于功放动态的发挥。

　　2、调试

　　本机调试方法如下，检查线路无误后，将1kΩ可调电阻调至最大值，接通电源，测量输出中点电压，该电压一般不超过1V，通过后：

　　（1）调节差分输入级的滑臂电阻，使中点电位接近0V；

　　（2）调整功率管静态偏置电源至50mA。

　　重复步骤（1）、（2）使机器进入正常工作状态，通电煲机半小时左右，再次调整一遍，即可通电试音。

　　由于该线路为非对称结构，开机时不可避免地存在一定的冲击，同时为了更有效保护喇叭，建议安装喇叭保护电路。

　　如果想提高电路的功率和阻尼系数，可以再加并一对大功率管C5200/A1943，在调试过程中发现，将C5200/A1943换为场效应管K413/J118时，声音也非常醇厚，不过K413/J118为工业用管，开启电压较高，由于线路无须改变，不妨一试。

　　关于本机的性能参数，由于没有适用的检测仪器，为不误导读者，在此不能给出。而对一款线路，最重要的还是要看线路出声是否入耳，所以在此仅给出我与几名音乐爱好者的主观评价。利用该后级，以分键伍DP-5010CD为音源，怪兽400MKⅡ信号线，惠威的震撼6A音箱为试音器材，测试了平衡信号、20Hz~20kHz的扫频信号，试播了蔡琴的几张专辑，可以说出声感情充沛，声音厚实，能很好的收住口型：在播放《夜深沉》曲目时，紧迫的鼓点声，鼓锤挨着鼓皮的声音，清晰可辨，极具穿透力。本后级的信噪比很高，即便耳杂贴近音箱都很难觉察到噪音，动态大、声场宽，对人声与弦乐的表现可圈可点，分析力很高。
