报警器监视直流电机的转速

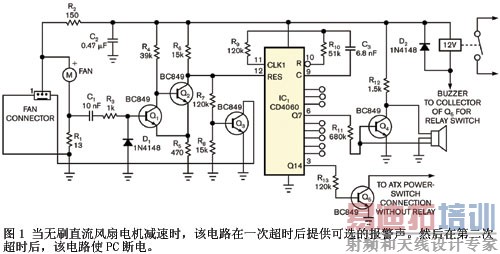

        可利用图1中的电路来监视直流风扇电机的转速，并且如果电机停转就报警。该电路的一种潜在应用是监视PC中的CPU风扇速度，CPU过热可能会毁坏整个系统。PC BIOS对引导期间的CPU或机箱风扇速度的监视能力通常很有限。而且，如果启用BIOS的CPU风扇保护功能，它可能很快就会出问题：如果风扇的起动加速度减慢，则BIOS会在引导序列的开始就把PC断电，使用户无法进入BIOS设置来纠正这一情况。因此，手册经常建议用户禁用这项风扇功能。图1中的电路表明如何实施连续监视，并且在出现风扇问题时报警，并自动使系统断电。

　    R1上的脉冲是由风扇的无刷电机换向引起的，它起动施密特触发器Q1/Q2，后者控制晶体管开关Q3，使风扇的主板连接器的传感引脚换向；换向频率与转速成正比。可选择让触发器的输出端用两个超时周期来复位计时器；第一次超时的终结会激活报警蜂鸣器。

　　第二次超时之后，晶体管Q5会借助（或不借助）继电器开关使PC断电。当该电路与主板上的电源开关连接器间距超过20 cm~30cm时，继电器开关动作会更连贯，不太容易受干扰，并且得到用户偏爱。必须把Q5的集电极或继电器的接触件与电源开关按钮并联。报警电路由Q4和三端子压电蜂鸣器组成。
