HSA-75 电机启动控制柜

电路原理剖析 HSA-75 型电机启动控制柜是为 75kW 大型电机配套的 Y/ △启动控制电路。由于厂家未随机提供电路原理图．故给使用与维修造成了一定的困难。

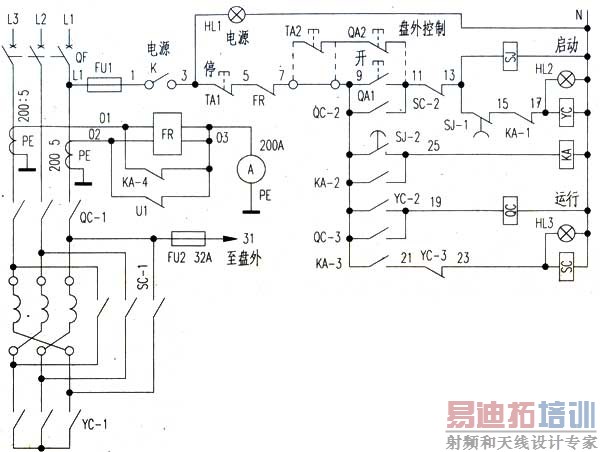

　　为此．笔者根据实物绘制出电气原理图，其工作原理简述如下：

　　电源开关 K 闭合后，按下"启动"按钮 QA1 ，时间继电器 SJ 通过 FU1 → K → TA1 → FR → QA1 → SC → 2 → 13 得电．启动接触器 YC 也同时通过 13 → SJ → 1 → KA → 1 → 17 得电。 YC 动作后，其辅助接头 YC-2 接通电源接触器 QC ， QC 动作，电机在 Y 接状态下开始启动，其辅助接点 QC-2 和 OC-3 为电路提供自保。到 sJ 的设定的时间后，其延时断开的常闭触点 SJ-1 断开，使 YC 失电；而其另一组延时闭合的常开触点 SJ-2 闭合接通中间继电器 KA 。 KA 动作后．其中一组接点 KA-2 自保；另一组 KA-1 常闭断开，使 YC 失电；而其中第三组接点则通过 YC-3 常闭触点 ( 此时 YC 已失电 ) 接通运行接触器 SC 。 SC 动作后，其主接点将电机接成△形开始正常运行。其辅助常闭接点 SC-2 则切断 SJ 的电源，启动过程结束。 SJ 失电后，其中在 YC 回路中的常闭 SJ-1 再次接通．但此时 KA 在动作．其常闭 KA-1 处于断开状态．而且 SC-2 也断开了电源，以确保 YC 与 SC 之间互锁的可靠性。

　　本电路中的 FR 为过流保护继电器，如有过流．其串接在控制回路中 5-7 间的常闭触点断开．电路停止工作。

　　大型电机启动过程较长。在启动过程中电流较大．为了防止 FR 在启动时发生误动作．所以在启动过程中利用 KA-4 常闭将 FR 短路．而一旦启动结束， KA-4 就自动断开。

　　另外．电路还设有盘外控制的接线端子，其中 TA2 和 QA2 为盘外控制钮，如不需盘外控制．则应将图中的 7 与 9 之间短接。
